Faucheuse à montage intermédiaire 54D

rotativesur prise de forcepour tracteur

Présentation

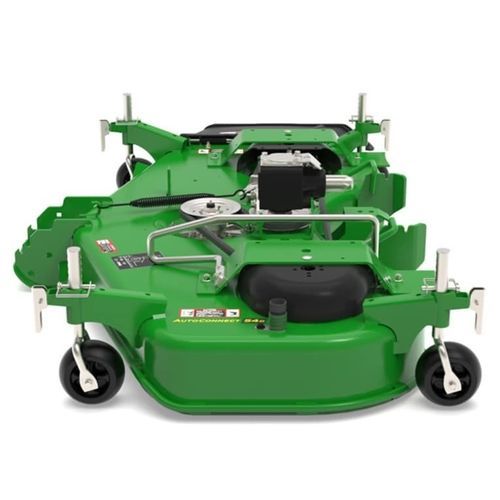

Le 54D est un plateau de coupe central équipé d'AutoConnect™ pour une installation par passage (drive‑over) et d'un entraînement par arbre via la prise de force (PDF) centrale. Conçu pour une utilisation agricole sur tracteurs compacts, il permet de tondre tout en conservant les outils arrière à 3 points (pelles arrière, chargeurs) fixés. La hauteur de coupe (HOC) se règle depuis le tracteur à l'aide d'un bouton pour des réglages rapides.

Caractéristiques clés

• Installation par passage AutoConnect™ pour un montage rapide sans outils.
• Compatible avec les outils arrière à 3 points afin de maintenir les accessoires arrière en place pendant la tonte.
• Entraînement par arbre PDF central (pas de courroies) pour une connexion simple et un transfert de puissance fiable.
• Hauteur de coupe réglable depuis le tracteur via le bouton HOC (1 à 4 in / 2,54 à 10,16 cm).
• Verrous de fixation double face renforcés pour un maintien sécurisé.
• Conception facilitant l'entretien : rampes démontables pour le passage et graisseurs sur les broches de lame et l'arbre d'entraînement.

Installation et retrait

• Remarques générales : Transmission intégrale et basse vitesse recommandées. Effectuer l'installation/le retrait sur une surface ferme et nivelée. Positionner la HOC sur la position d'installation avant de monter ou démonter.
• Installation (résumé) :
  • Positionner la HOC sur la position d'installation.
  • Relever les poignées des roues jockey pour libérer les verrous.
  • Abaisser le bras de levage de la tondeuse avec la commande de relevage (rockshaft) et avancer lentement sur le plateau en se guidant avec la barre de guidage.
  • Poursuivre jusqu'à ce que les verrous arrière se verrouillent.
• Avec PTO AutoConnect : relever le plateau, régler la HOC sur la hauteur de tonte souhaitée et verrouiller les roues jockey avec les goupilles à dégagement rapide.
• Avec connexion PTO manuelle : couper le moteur, connecter manuellement l'arbre de prise de force sous le tracteur, puis relever le plateau, régler la HOC sur la hauteur de tonte et verrouiller les roues jockey.
• Retrait (résumé) :
  • Se garer sur une surface plane, relâcher les goupilles des roues jockey et mettre la HOC sur la position d'installation, abaisser la tondeuse au sol.
  • Avec PTO AutoConnect : basculer les leviers de verrouillage vers l'avant et reculer sur le plateau en suivant la procédure de la barre de guidage.
  • Avec PTO manuelle : couper le moteur et déconnecter l'arbre PTO ; placer l'arbre dans son support ; basculer les leviers de verrouillage vers l'avant et reculer sur le plateau.

Système de relevage central
La biellette de levage avant du plateau est ressortée pour une connexion automatique aux supports avant du tracteur. L'arbre d'entraînement PTO s'ajuste automatiquement lors de l'engagement de l'embout femelle avec l'accouplement de la boîte de vitesses ; l'embout mâle possède des guides coniques pour faciliter l'engagement. Options de relevage disponibles :

• Relevage mécanique standard — se déplace avec l'outil arrière et est commandé par le levier de rockshaft.
• Relevage hydraulique optionnel — permet de lever/abaisser indépendamment la tondeuse via le double distributeur (SCV) et le joystick du chargeur.
• Relevage hydraulique indépendant optionnel — contrôle indépendant de la tondeuse via un troisième distributeur (SCV) (nécessite un 3e SCV installé sur le tracteur).

Compatibilité

• Modèles de tracteurs compatibles : 1023E, 1025R, 1026R.
• Les séries 1 et le modèle 2025R sont livrés de série avec un double mid‑SCV ; le relevage hydraulique central peut utiliser le double SCV ou un troisième SCV optionnel pour le contrôle.

Caractéristiques techniques

• Modèle : 54D
• Largeur de coupe : 137 cm / 54 in.
• Largeur hors tout : Déflecteur relevé : 152 cm / 60 in ; Déflecteur abaissé : 174 cm / 68,5 in.
• Hauteur de coupe (HOC) : 2,54 à 10,16 cm (1 à 4 in) — réglable depuis le bouton HOC du tracteur.
• Nombre de lames : Trois
• Longueur des lames : 48,5 cm / 19,1 in.
• Épaisseur des lames : 0,63 cm / 0,25 in.
• Vitesse de pointe des lames (à 2 600 tr/min) : 5 106 m/min (16 751 fpm)
• Épaisseur du plateau : 10 gauge / 3,416 mm / 0,1345 in.
• Poids approximatif : 89 kg / 197 lb
• Diamètre roue jockey (avant) : 12,7 cm / 5 in.
• Diamètre roue jockey (arrière) : 12,7 cm / 5 in.
• Entraînement : arbre PTO central du tracteur (entraînement par arbre, sans courroies) ; la prise de force arrière reste libre pour les outils arrière.
• Caractéristiques d'entretien/durabilité : rampes démontables pour accès, broches de lame et arbre d'entraînement graissables, rebord avant renforcé et côtés du plateau renforcés, protège‑goulotte en plastique.
