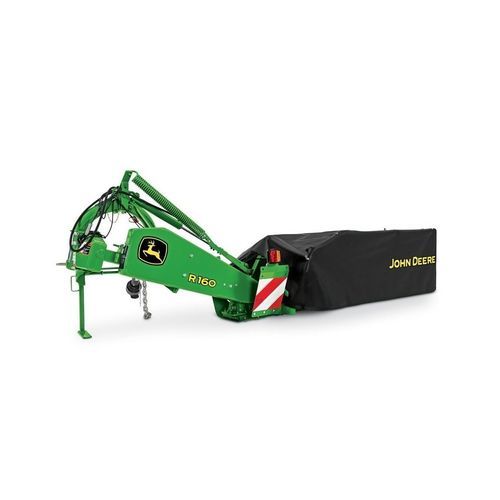

Faucheuse à disques R160

portée arrièreà 8 lamesà 4 disques

Aperçu
La faucheuse à disques R160 est une faucheuse arrière conçue pour les tracteurs avec attelage 3 points. Les points clés incluent un attelage 3 points facile à fixer, un châssis et une suspension à grande garde au sol, et un cône de disque facilement démontable pour améliorer la maintenance.

Caractéristiques principales

• Attelage 3 points Catégorie 1 et 2 facile à fixer (non compatible attelage rapide)
• Châssis et suspension à grande garde au sol
• Cône de disque amovible par le dessus de la barre de coupe pour faciliter l'entretien

Attelage
La R160 se fixe sur les tracteurs équipés d'un attelage 3 points Catégorie 1 et 2 et utilise une béquille de stationnement pour soutenir les bras d'attelage lors du raccordement. Les goupilles d'attelage inférieures peuvent être ajustées à gauche ou à droite pour adapter le déport de la faucheuse aux tracteurs à voie large ; plage de déport 172 mm (7 in.).

Barre de coupe et transmission
Une barre de coupe rotative à disques lourde est entraînée par un système de transmission à courroies multi-V qui transfère la puissance de la boîte de vitesses à chaque disque rotatif. La transmission aux disques se fait via des engrenages entièrement enfermés fonctionnant dans l'huile pour un fonctionnement silencieux, régulier et fiable. Tous les modèles disposent d'un tendeur de courroie à ressort qui compense automatiquement l'étirement initial de la courroie pour augmenter sa durée de vie.

Disques et couteaux
Les disques rotatifs haute vitesse fonctionnent à 2 986 tr/min pour couper dans des conditions difficiles. La barre de coupe basse permet une coupe rapprochée tout en maintenant une barre de coupe de niveau ; la hauteur de coupe est contrôlée en ajustant l'inclinaison de la barre. Chaque disque est équipé de deux couteaux à oscillation libre faciles à retirer et à remplacer, et chaque couteau possède deux arêtes de coupe pour doubler la durée d'utilisation.

Cône de disque et protection contre les chocs
La barre de coupe est protégée des impacts importants par des fusibles d'arbre d'entraînement des disques et des cônes de disque amovibles. Les fusibles d'arbre d'entraînement réduisent le risque de dommages internes à la barre de coupe et améliorent sa fiabilité. Les cônes de disque se retirent par le dessus de la barre pour faciliter l'entretien. Chaque disque peut basculer pour réduire les dommages possibles en cas de choc contre un objet solide.

Levage et suspension
La R160 utilise un vérin hydraulique pour lever la barre de coupe de la position de travail à la position de transport où elle se verrouille automatiquement. Un ressort puissant assure une portance uniforme sur toute la longueur de la barre de coupe pour une flottabilité constante sur des conditions de champ et topographies variables. L'arc de coupe de la R160 est de +35° à -22°, offrant une large plage d'angles de coupe.

Remarques supplémentaires
La R160 partage des concepts de conception avec d'autres modèles de la série R (R200, etc.), avec des variations d'arcs et de dimensions selon les modèles.

Caractéristiques / spécifications techniques

• Modèle : R160
• Nombre de disques : Quatre
• Nombre de couteaux : Huit
• Largeur de coupe : 1,6 m (5,25 ft)
• Poids : 420 kg (925 lb)
• Vitesse des disques : 2 986 tr/min
• Arc de coupe : +35 à -22 degrés
• Système de levage : Hydraulique
• Puissance prise de force minimum : 22 kW (30 hp)
• Vitesse PDF : 540 tr/min
• Code base produit : 2220E
• Référence produit : r160_e
