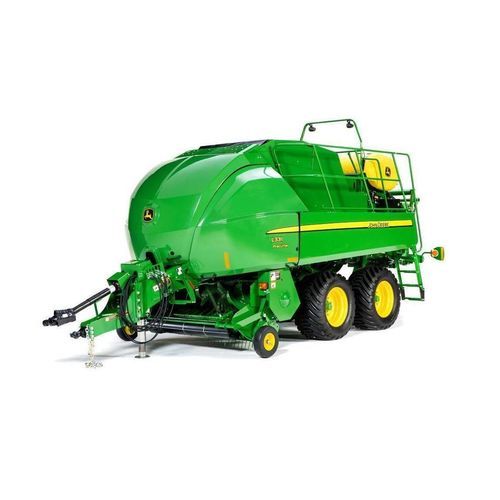

Presse à balles carrées L331R

de grande taille

Présentation

• Presse à balles carrées conçue pour des balles 80 x 90 cm avec longueur et contrôle de densité configurables
• Pickup MegaWide™ et dents MegaTough™ pour un apport de matière à haute capacité
• Capteur d'humidité intégré et système de pesée John Deere
• Commande compatible ISOBUS et entraînement BalerAssist

MegaWide™ pickup avec dents MegaTough™
Le pickup est fabriqué par John Deere à Ottumwa, Iowa. Un tambour de pickup à profil bas avec un déflecteur de grand diamètre comprime la récolte contre les dents pour améliorer l'efficacité de la prise et réduire les pertes de matière.

• Pickup de 2,2 m (7,2 pi) disponible sur L331R et L341R ; largeur dent-à-dent 1,92 m (76 in.) ; options composants standard ou premium ; huit barres de dents décalées pour limiter la surcharge ; roues-jauges fixes semi-pneumatiques pour un guidage au sol.
• Les dents MegaTough offrent plus de résistance et de durabilité ; les dents renforcées aux extrémités améliorent la récupération de la récolte.
• Alimentation par chaîne avec embrayage de coupure mécanique pour plus de longévité.

Pickup MegaWide™ premium
L'option premium propose des composants plus gros : cames et paliers plus grands et engrenages étoile (spider gears) avec roulements pour augmenter la durée de vie et réduire le bruit en service.

Système de noueurs double-lien
Les noueurs double-lien entraînés par engrenages et transmission assurent un nouage constant en conditions de forte densité. Les noueurs intègrent un graissage automatique, des points de graisse et des vis de réglage accessibles.

• Système d'auto-graissage intégré aux cadres des noueurs avec deux prises de graisse internes pour réduire la maintenance avant pressage.
• Cadre de noueur fendu monté sur un engrenage intermittent permettant le retrait sans intervenir sur la pile de noueurs.
• Tendeurs d'engrenage étanches pour une tension de ficelle plus constante ; la ficelle est stockée en rangée simple et acheminée vers des tendeurs scellés.

Réduction des points de connexion et des lignes de graissage (système de noueurs)
L331 — Réduction des points de connexion : 8
L341 — Réduction des points de connexion : 12
L331 — Réduction des lignes de graissage : 16,8 m (55 ft)
L341 — Réduction des lignes de graissage : 25,3 m (83 ft)

Système de déclenchement des noueurs
Le déclenchement des noueurs est entraîné par la boîte et la transmission pour maintenir le calage aiguille-piston, avec des composants en fonte traitée. La boîte fait tourner le système sur 360° pour réaliser le lien. Deux options de déclenchement : mécanique ou électrique. L'option électrique permet le réglage de la longueur de balle et le nouage de la dernière balle depuis la cabine, réduit la maintenance, améliore la précision de longueur et offre des fonctions de nouage prédictives.

Moniteur de presse et compatibilité ISOBUS
La commande compatible ISOBUS fonctionne avec des moniteurs ISOBUS et les écrans John Deere GreenStar. Fonctions : écrans principaux sélectionnables, flèches de direction pour l'uniformité des balles, voyants électroniques des noueurs, retours d'état (frein volant/pré-coupe/graissage/éclairage/toboggan de balle/chute), et affichage du poids et de l'humidité des balles si équipés. Comptages de balles sélectionnables par champ/client/saison/vie.

Capteur d'humidité
Capteur d'humidité intégré monté à l'avant de la chambre de balle fournissant des lectures en temps réel pendant le pressage et pouvant piloter le système de conservateur pour ajuster les débits.

Système de pesée
Le système de pesée John Deere mesure le poids des balles flocon par flocon via des capteurs montés au sol de la chambre de pré-compression et affiche les poids actuels et précédents sur le moniteur pour améliorer la régularité des balles.

Application de conservateur
Option d'usine pour appliquer un conservateur et permettre la récolte à humidité plus élevée afin de réduire le risque de détérioration. Éléments clés : cuve poly de 567 L (150 gal. US), pompe diaphragme 12 V, intégration aux électroniques John Deere, buses ExactApply™ et capteurs de détection de récolte pour application uniquement en présence de matière.

Système d'entraînement BalerAssist
Commande hydraulique de la transmission offrant marche avant et arrière à deux vitesses dans chaque sens (jusqu'à ~4 courses de piston/min). Avantages : réduction du temps d'évacuation des bouchons, diminution du temps de maintenance, cycles plus lents pour faciliter le diagnostic des noueurs. Commandable depuis l'écran ISOBUS ou une télécommande Bluetooth incluse (fonctions : activer, avance lente/rapide, recul lent/rapide, feux service).

Boîte de pièces d'usure
Kit pièces d'usure optionnel pour L331R et L341R contenant les pièces courantes, conditionné avec liste aimantée. Contenu inclu :

• Dents de pickup — 20
• Démêleurs de pickup — 4
• Boulons de démêleur — 4
• Bras de came gauche — 1
• Bras de came droit — 1
• Palier de bras de came — 4
• Boulon de bras de came — 2
• Crochets — 6
• Plaques racloirs — 6
• Fers à ficelle — 6
• Disques à ficelle — 3
• Maintien-ficelle — 3
• Nettoyeur de ficelle — 3
• Kit de rouleaux d'aiguille — 6
• Capteur de proximité — 2
• Boulons couteaux inférieurs — 6
• Couteau central inférieur — 2
• Couteau extrémité inférieur — 1

Caractéristiques techniques

• Balle : 80 x 90 cm (3 x 3 ft)
• Dimensions de la balle — Largeur : 80 cm (32 in.) — Hauteur : 90 cm (35 in.) — Longueur : 60 à 300 cm (24 à 118 in.)
• Nombre de noueurs : 4
• Couteaux : 11, 7 ou 6
• Largeur machine : 2,76 m (9,1 ft)
• Hauteur machine : 2,7 m (8,9 ft)
• Poids machine : 7 700 kg (16 975 lb)
• Tracteur minimum requis : 86 kW / 115 PTO hp — sans pré-coupe ; 97 kW / 130 PTO hp — avec pré-coupe
• Largeur d'alimentation du pickup : 220 cm (86 in.)
• Diamètre du pickup : 25,6 cm (10 in.)
• Nombre de barres à dents sur pickup : 4
• Espacement des dents : 6,6 cm (2,6 in.)
• Rotor grande capacité : Oui
• Couteaux d'alimentation : 11, 7 ou 6 ; longueur de coupe : 44 mm (1,7 in.) ou 88 mm (3,5 in.) ; protection des couteaux : ressort individuel
• Plancher extractible : Oui
• Nombre de courses du piston : 45 spm
• Course du piston : 69,5 cm (27 in.)
• Contrôle de densité : Trois vérins hydrauliques
• Longueur chambre de balle : 305 cm (120 in.)
• Commande : ISOBUS — GreenStar 2 1800 ou GreenStar 3 2630
• Capacité ficelle (rouleaux) : 30
• Pneus essieu simple : 600/50/22.5 ou 710/40R/22.5
• Essieu tandem directionnel (option) : 500/55/20 ou 550/45/22.5
• Freins : Hydraulique optionnel
• Dimensions machine — Longueur : 7,8 m (25,6 ft) ; Largeur : 2,76 m (9,1 ft) ; Hauteur : 2,7 m (8,9 ft)
