Aperçu
- Largeurs de travail de 23 ft, 6 in. à 60 ft, 6 in. (7,2 à 18,4 m)
- Configurations à trois et cinq sections
- Conception du châssis en treillis
Travail du sol prêt pour l'autonomie
Technologie et composants intégrés en usine pour faciliter l'ajout de matériel de travail du sol entièrement autonome. Composants fournis par l'usine :
- Mise en place des feux
- Mât récepteur
- Mise en place du harnais récepteur
Disponibilité de l'Autonomy Ready (résumé)
Modèle | Travail du sol prêt pour l'autonomie (sur la base) | Largeurs de machine applicables
2430 | X | Toutes les largeurs, sauf les modèles de 14 ft, 0 in. à 17 ft, 8 in
Série CC | X | Toutes les largeurs
Série HSD | X | Toutes les largeurs
2660VT | X | Modèles de 25 ft, 5 in. à 49 ft, 6 in
2230 | X | Toutes les largeurs
2730 | X | Toutes les largeurs
Grande gamme de largeurs de travail pour répondre aux besoins en termes de superficie et de puissance
À une vitesse de travail de 16 km/h, le 2230LL peut couvrir jusqu'à 24,7 ha par heure. Les tailles disponibles vont de 7,8 m à 18,4 m (25 ft, 6 in. à 60 ft, 6 in.). La puissance requise varie de 19,6 à 29,4 kW/m (8 à 12 hp/ft), en fonction du sol, de la profondeur et de la vitesse.
Configurations en trois sections (largeurs de travail et productivité)
Largeur de travail | Taille du châssis central | Productivité par heure à 16 km/h (10 mph)
7.77 m (25 ft, 6 in.) | 2,74 m (9 ft) | 12,5 ha (31 acres)
9.60 m (31 ft, 6 in.) | 3,35 m (11 ft) | 15,4 ha (38 acres)
10.82 m (35 ft, 6 in.) | 3.35 m (11 ft) | 17.4 ha (43 acres)
13.25 m (43 ft, 6 in.) transport bas | 3.35 m (11 ft) | 21.4 ha (53 acres)
Configurations à cinq sections (largeurs de travail et productivité)
Largeur de travail | Taille du châssis central | Productivité par heure à 16 km/h (10 mph)
14.17 m (46 ft, 6 in.) | 2,74 m (9 ft) | 22,7 ha (56 acres)
15.39 m (50 ft, 6 in.) | 2,74 m (9 ft) | 24,7 ha (61 acres)
Level-lift™ frame
L'attelage Level-lift assure un fonctionnement de niveau à toutes les profondeurs de travail et fournit une profondeur de bande et de balayage constante d'avant en arrière pour une préparation minutieuse du lit de semences. Le réglage rapide permet d'obtenir un lit de semence plat et un profil de sol nivelé pour la plantation. L'attelage en T permet un réglage facile du tendeur pour un changement de tracteur rapide et une mise à niveau rapide de l'outil d'avant en arrière. L'attelage en T robuste permet des virages plus serrés et abrite les tuyaux et le faisceau électrique pour les protéger du contact avec les cultures et les pneus.
Espacement des dents, préparation du lit de semence et gestion des mauvaises herbes
L'espacement réel des dents de 152 mm (6 pouces) divisé au milieu permet une couverture complète du champ. Les dents TruPosition C avec une force de déclenchement de 91 kg (200 lb) minimisent les mouvements latéraux et permettent de mieux contrôler le profil du sol pour un meilleur nivellement. Les dents assurent un labourage complet sur toute la largeur de l'outil pour mélanger complètement le sol et réduire les stries, ce qui favorise des lits de semences plats et une profondeur de semis constante. L'espacement régulier de 152 mm minimise les bandes potentielles de mauvaises herbes survivantes et facilite le contrôle des mauvaises herbes avant le semis, ce qui peut réduire les coûts d'herbicides.
Options d'espacement
Standard : 152 mm (6 pouces) au milieu de l'espacement. Les options comprennent 229 mm (9 po) au milieu divisé et 114 mm (4,5 po) pour la dent en S, en fonction de la configuration et de l'emplacement.
ProFinish™ Leveling System (options de la herse arrière)
Le système de nivellement ProFinish offre six options de herse arrière pour répondre aux besoins agronomiques. Cartographie des capacités (type de herse → capacités) :
Capacités | Herse à dents hélicoïdales à cinq barres | Herse à dents à six barres | Herse à dents hélicoïdales à trois barres avec panier à barres rondes | Herse à dents hélicoïdales à trois barres avec panier à barres plates | Herse à dents à trois barres avec panier à barres rondes | Herse à dents à trois barres avec panier à barres plates
Lit de semences plan | Meilleur | Meilleur | Meilleur | Meilleur | Meilleur | Meilleur
Lit de semences ferme | Passable | Bon | Meilleur | Meilleur | Meilleur | Meilleur
Manipulez les résidus | Meilleur | Meilleur | Meilleur | Meilleur | Meilleur | Meilleur | Meilleur
Briser les mottes de terre | Bon | Meilleur | Meilleur | Meilleur | Meilleur | Meilleur | Meilleur
Manipulation de l'humidité/du sol mouillé | Meilleur | Meilleur | Bon | Bon | Bon | Bon | Bon
Manipuler les roches | Meilleur | Bon | Meilleur | Meilleur | Bon | Meilleur | Meilleur | Bon
Roues stabilisatrices de l'aile
Recommandées pour les sols roulants, les terrasses ou les opérations à plus de 11 km/h (7 mph). Sur le 2230LL : deux roues stabilisatrices d'aile mécaniques sont incluses sur les ailes extérieures pour toutes les configurations à cinq sections ; les configurations à trois et cinq sections peuvent ajouter en option des roues stabilisatrices sur les ailes intérieures. Sur le 2230FH : les options et les quantités de base varient et des roues pivotantes hydrauliques actives sont incluses dans l'équipement de base pour les ailes intérieures et extérieures sur le 2230FH.
Tailles des pneus (résumé)
Options de pneus radiaux et à carcasse diagonale disponibles. Exemples (selon la configuration) :
Exemples de pneus radiaux pour le cadre principal et le cadre d'aile : IF280/80 R15 (six boulons), IF280/70 R15 (six boulons), IF320/70 R15 (six ou huit boulons selon la configuration).
Exemples de biais : 9.5L-15 LD D, 11L-15 FI LR D, 12.5L-15 FI LR variantes (le nombre de boulons varie selon la configuration).
Attachement arrière et accessoires arrière
Un attelage arrière important est disponible pour assurer la polyvalence de la traction des accessoires arrière. Caractéristiques de l'attelage arrière :
- Construction à tubes rectangulaires
- Attache télescopique
- Barre d'attelage réparable
- Poids nominal de la flèche de 453 kg (1000 lb) (exemple standard)
- Poids nominal brut de 13 000 lb pour les machines à cinq sections ; poids nominal brut de 10 000 lb pour les machines à trois sections (exemples)
- Harnais de câblage pour les feux de transport
- Tuyaux et coupleurs hydrauliques (deux circuits fournis)
- Chaîne de sécurité pour charges élevées entre le tracteur et l'outil
Un support d'attelage arrière renforcé est disponible (recommandé lorsque l'accessoire arrière dépasse les valeurs nominales de l'attelage standard) ; compatible avec les modèles 2230FH et 2230LL à cinq sections.
Configurations de transport basses
Les configurations de transport réduit se plient comme un outil à cinq sections mais fonctionnent comme un outil à trois sections pour améliorer la transportabilité et l'utilisation sur des terrains irréguliers. Exemple de spécifications de transport surbaissé : Largeur de travail 13,3 m (43 ft, 6 in.) → Hauteur de transport 4,4 m (14 ft, 4 in.) → Largeur de transport 5,5 m (18 ft).
Autres caractéristiques
- Le système de nivellement ProFinish offre une large gamme de herses arrière et des réglages sans outil sur de nombreux types de herses.
- Pneus de contrôle de profondeur à châssis central sur roues tandem à passage libre (option à plis diagonaux disponible).
- Roues stabilisatrices mécaniques et roues pivotantes hydrauliques actives disponibles en option selon le modèle et la configuration.
Caractéristiques / Spécifications techniques

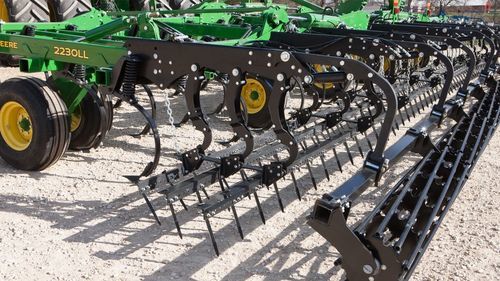

- Modèle (dénomination commerciale) : 2230LL
- Largeurs de travail (options 3 sections) : 7.16 m (23,5 ft) ; 7,77 m (25,5 ft) ; 8,38 m (27,5 ft) ; 8,99 m (29,5 ft) ; 9,6 m (31,5 ft) ; 10,2 m (33,5 ft) ; 10,85 m (35,5 ft) ; Low Transport 11,73 m (38,5 ft) ; Low Transport 13,25 m (43,5 ft)
- Largeurs de travail (options 5 sections) : 12.95 m (42,5 ft) ; 14,17 m (46,5 ft) ; 15,4 m (50,5 ft) ; 16,0 m (52,5 ft) ; 17,22 m (56,5 ft) ; 18,44 m (60,5 ft)
- Profondeur de travail : jusqu'à 12,7 cm (5 in.)
- Vitesse de travail : 10 à 16 km/h (6 à 10 mph)
- Puissance requise : 19.6 à 29,4 kW/m (8 à 12 ch/pi)
- Espacement standard : Fente au milieu 152 mm (6 po) (options 229 mm / 9 po et dents en S 114 mm / 4,5 po peuvent être disponibles)
- Type de repliage standard : Pliage au centre
- Contrôle de la profondeur : Contrôle de profondeur à un point dans la base ; option pour ajouter le contrôle de profondeur/pression TruSet™ en cabine
- Conditions hydrauliques (standard) : 2 SCV (levage et pliage) à 17 237 kPa (2 500 psi) ; SCV supplémentaire recommandé pour la pression d'abaissement du panier roulant en option
- Exigences électriques (standard) : connecteur à 9 broches pour les voyants d'avertissement ; si l'on ajoute TruSet, le tracteur doit être prêt pour le système GreenStar™
- Type d'attelage : Relevage de niveau : 15,2x25,4 cm (6x10 po) attelage en T, lien d'attelage en acier moulé, attelage arrière en option
- Tubes du cadre : Tubes des rangs 10,2x10,2 cm (4x4 in.) ; tubes avant-arrière du cadre central pour 5 rangs : 5,1x15,2 cm (2x6 in.), pour 6 rangs : 5,1x20,3 cm (2x8 in.) ; tubes avant-arrière des ailes 5,1x15,2 cm
- Dégagement sous-châssis : 61 cm (24 in.)
- Nombre de rangs : configurations avec cadres tubulaires à 5 rangs ou 6 rangs en fonction de l'option et de la taille du châssis central
- Composants d'attaque du sol standard : large éventail de balais, de pelles et de pointes
- Roues et pneus de contrôle de la profondeur du châssis central : Roues tandem Walk-Over avec pneus pour châssis central ; exemples d'options de pneus pour châssis central : IF280/70 R15 ou IF320/70 R15 selon la configuration
- Roues et pneus du châssis d'aile : Roues tandem Walk-Over ; exemples d'options 11L-15 ou 12,5L-15 selon la configuration
- Roues stabilisatrices : Roues stabilisatrices mécaniques de série ou en option selon la configuration ; roues pivotantes hydrauliques actives disponibles sur certains modèles
