Segment de convoyeur à bande SB 10EPC

Présentation
Le SB 10EPC est une section de convoyeur portable conçue pour des configurations flexibles : installation sur table, trépied ou au sol. L'unité accepte deux types de groupes moteurs selon trois configurations d'installation. Un guide en 'V' sous la courroie assure un suivi et un alignement continus. La transmission utilise un boîtier de transfert nécessitant peu d'entretien. La ligne de convoyeurs peut être rallongée indéfiniment en ajoutant des groupes moteurs.

Performance

• Vitesse de la courroie : 0 à 82 ft/min (≈0–25 m/min)
• Alimentation : 120 V et 220 V monophasé, 60 Hz
• Moteur : 1 x 1 HP, 10 A
• Commande : vitesse variable, Avant/Arrière
• Capacité de charge : 150 lbs par section (≈68 kg) / 1200 lbs par 100 ft (≈545 kg) ; 75 lbs par section (≈34 kg) / 900 lbs par 150 ft (≈409 kg)

Dimensions et poids

• Longueur section standard : 12.5 ft (3.8 m)
• Largeur bande : 12 in (30 cm)
• Poids : unité convoyeur 84 lbs (38 kg)
• Poids groupe moteur SB 10DPK : 48 lbs (22 kg)
• Poids groupe moteur SB 10PK : 41 lbs (18 kg)

Options disponibles

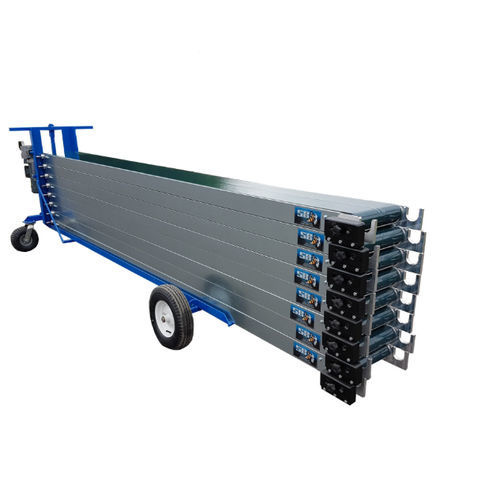

• Wagon pour convoyeurs portables SB 10PCW
• Coin de transfert motorisé (motorized belt transfer corner)
• Guide de coin sur rail
• Coin à roulettes
• Tige pour transfert de petits pots
• Interrupteur de fin de course sans fil
• Contrôle à distance arrêt/départ
• Support pour plateaux (plug tray rack)

Remarque

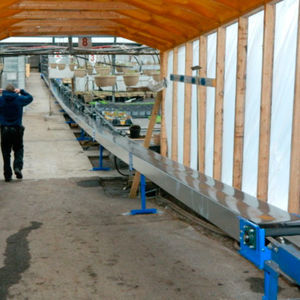

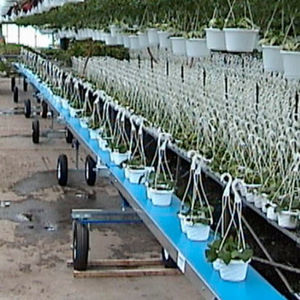

En 2021, nos convoyeurs ont été introduits en Australie ; la galerie d'images présente les arrivées et installations.

Caractéristiques techniques

• Modèle : SB 10EPC
• Système : convoyeur portable, montage sur table, trépied ou sol
• Guide : guide en 'V' sous la courroie pour alignement continu
• Transfert : boîtier de transfert à faible maintenance
• Vitesse courroie : 0–82 ft/min (≈0–25 m/min)
• Tension : 120 V et 220 V, monophasé, 60 Hz
• Moteur : 1 x 1 HP, 10 A
• Commande : vitesse variable Avant/Arrière
• Capacité : 150 lbs/section (1200 lbs/100 ft) ou 75 lbs/section (900 lbs/150 ft)
• Longueur section : 12.5 ft (3.8 m)
• Largeur bande : 12 in (30 cm)
• Poids : convoyeur 84 lbs (38 kg) ; SB 10DPK 48 lbs (22 kg) ; SB 10PK 41 lbs (18 kg)
• Extensibilité : longueur de ligne illimitée en ajoutant des groupes moteurs
