Bouchon de remplissage TC/Z

Description

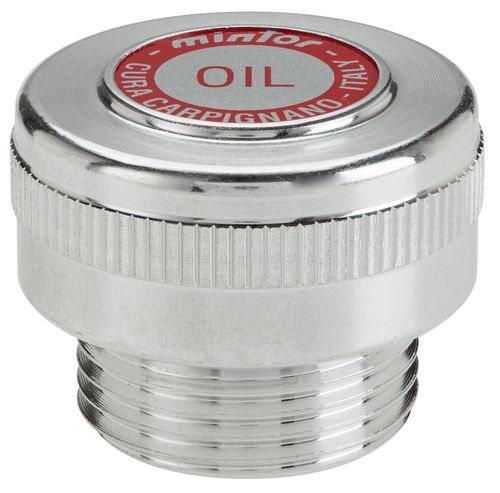

Bouchon de remplissage fileté pour systèmes fluides

Présentation
Bouchon fileté en alliage d'aluminium, livré sans traitement de surface, doté d'une tête ronde moletée pour blocage manuel. Traitement d'anodisation disponible sur demande.

Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | h | f | d | POIDS (g)
TC/Z0G | 1GCZO00A | 1/8" | 13.5 | 8 | 20 | 11
TC/Z1G | 1GCZO10A | 1/4" | 12 | 8 | 22 | 13
TC/Z2G | 1GCZO20A | 3/8" | 13.5 | 10 | 26 | 20
TC/Z3G | 1GCZO30A | 1/2" | 16.5 | 10 | 30 | 33
TC/Z4G | 1GCZO40A | 3/4" | 21.5 | 12 | 40 | 73
TC/Z5G | 1GCZO50A | 1" | 21.5 | 14 | 45 | 93
TC/Z6G | 1GCZO60A | 1" 1/4 | 21.5 | 15 | 55 | 148
TC/Z7G | 1GCZO70A | 1" 1/2 | 21.5 | 15 | 55 |
TC/Z8G | 1GCZO80A | 2" | 21.5 | 17 | 70 | 284

Fiche Technique - MÉTRIQUE MB
MODELE | CODE | FILETAGE | h | f | d | POIDS (g)
TC/Z0M | 1MCZO00A | 10 x 1 | 12 | 8 | 20 |
TC/Z1M | 1MCZO10A | 14 x 1.5 | 12 | 8 | 22 | 13
TC/Z2M | 1MCZO20A | 16 x 1.5 | 12 | 10 | 26 | 19
TC/Z3M | 1MCZO30A | 18 x 1.5 | 12 | 10 | 26 |
TC/Z4M | 1MCZO40A | 20 x 1.5 | 15 | 10 | 30 | 32
TC/Z5M | 1MCZO50A | 22 x 1.5 | 15 | 10 | 30 |
TC/Z6M | 1MCZO60A | 24 x 2 | 16.5 | 12 | 36 |
TC/Z7M | 1MCZO70A | 30 x 2 | 20 | 12 | 42 |
TC/Z8M | 1MCZO80A | 33 x 2 | 21.5 | 14 | 45 | 96

Caractéristiques / spécifications techniques

• Type: bouchon de remplissage fileté
• Matériau: alliage d'aluminium (livré sans traitement de surface)
• Tête: ronde moletée pour blocage manuel
• Traitement: anodisation disponible sur demande
• Normes de filetage: GAS ISO 228 et métrique MB
• Versions disponibles: TC/Z0G à TC/Z8G (GAS ISO 228) et TC/Z0M à TC/Z8M (métrique MB) — voir tableaux pour codes, filetages, dimensions et poids
