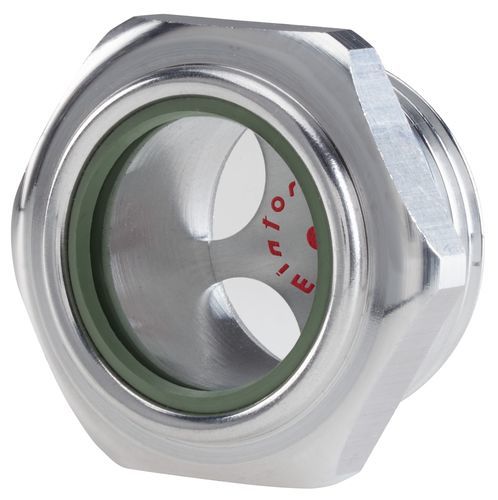

Indicateur de niveau visuel TLAX

Présentation
Indicateur de niveau à vue avec verre Pyrex. Modèle TLAX pour contrôle visuel du niveau de liquide en installations industrielles. Corps en alliage d'aluminium avec voyant transparent en verre Pyrex, apte pour des températures de -20°C à +200°C. Pression de service recommandée : 3 bar. Fourni avec joint ; disponible en laiton et avec anodisation sur demande.

Matériaux et construction
Corps : alliage d'aluminium (standard). Voyant : verre Pyrex. Fournit avec joint. Version laiton disponible sur demande. Plage de température : -20°C à +200°C. Pression recommandée : 3 bar. Anodisation disponible sur demande.

Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | f | t | v | e | POIDS (g)
TLAX1G * | 1GTLX10A | 1/4" | 8 | 9 | 10 | 17 | 5
TLAX2G | 1GTLX20A | 3/8" | 10.5 | 10 | 13 | 22 | 11
TLAX3G | 1GTLX30A | 1/2" | 11 | 9 | 16 | 27 | 14
TLAX4G | 1GTLX40A | 3/4" | 12 | 9 | 21 | 32 | 20
TLAX5G | 1GTLX50A | 1" | 15.5 | 10 | 27 | 40 | 34
TLAX6G | 1GTLX60A | 1" 1/4 | 15 | 10 | 37 | 50 | 49
TLAX7G | 1GTLX70A | 1" 1/2 | 15 | 10 | 40 | 55 | 61
TLAX8G | 1GTLX80A | 2" | 17 | 14 | 50 | 70 | 127

Fiche Technique - MÉTRIQUE MB
MODELE | CODE | FILETAGE | f | t | v | e | POIDS (g)
TLAX1M * | 1MTLX10A | 14 x 1.5 | 8 | 9 | 10 | 17 | 5
TLAX2M | 1MTLX20A | 16 x 1.5 | 10.5 | 10 | 13 | 22 |
TLAX3M | 1MTLX30A | 18 x 1.5 | 10.5 | 10 | 13 | 22 | 11
TLAX4M | 1MTLX40A | 20 x 1.5 | 11 | 10 | 16 | 24 | 11
TLAX5M | 1MTLX50A | 22 x 1.5 | 11 | 9 | 16 | 27 | 15
TLAX6M | 1MTLX60A | 27 x 1.5 | 12 | 9 | 21 | 32 | 22
TLAX7M | 1MTLX70A | 33 x 1.5 | 15.5 | 10 | 27 | 40 | 36
TLAX8M | 1MTLX80A | 33 x 2 | 15.5 | 10 | 27 | 40 | 37
TLAX9M | 1MTLX90A | 35 x 1.5 | 15.5 | 10 | 27 | 40 | 39
TLAX10M | 1MTLX91A | 40 x 1.5 | 12 | 10 | 37 | 50 | 44
TLAX11M | 1MTLX92A | 42 x 3 | 15 | 10 | 37 | 50 |

Notes
* L'article TLAX1G - TLAX 1/4" est fourni sans écran de contraste.
* L'article TLAX1M - TLAX 14 x 1.5 est fourni sans écran de contraste.

Caractéristiques / spécifications techniques

• Modèle : TLAX
• Type : Indicateur de niveau à vue avec verre Pyrex
• Matériau corps : alliage d'aluminium (standard) ; laiton sur demande
• Voyant : verre Pyrex
• Plage de température : -20°C à +200°C (max)
• Pression recommandée : 3 bar
• Finition : anodisation possible sur demande
• Filetages disponibles : GAS ISO 228 et métrique MB (voir tableaux techniques ci-dessus)
• Certains petits modèles (TLAX1G, TLAX1M) sont fournis sans écran de contraste
