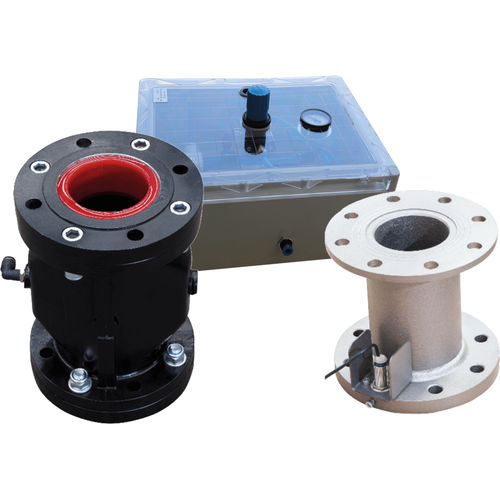

Vanne d'alimentation PNV100

de régulationpneumatique

Les vannes à pincement sont conçues pour limiter ou empêcher l'écoulement de matériaux dans les pipelines. Leur principale caractéristique est qu'il n'y a pas de pièces mécaniques qui pourraient obstruer le flux de matière lorsque la vanne est en position ouverte. Les vannes à manchon OZB sont utilisées lors du transfert pneumatique de poudre ou de granulés et sont largement utilisées dans les industries alimentaires, chimiques, de traitement des eaux, de ciment et autres industries similaires liées à la production. Le principe de fonctionnement des valves à pincement OZB est le suivant : fermeture du manchon en élastomère par soufflage d'air entre le manchon et le boîtier de sorte que le flux de poudre soit guidé par l'ouverture du manchon. En outre, des options d'éléments de connexion de camion-silo et de tableaux de commande sont disponibles. Vanne à pincement PNVioo >Corps en aluminium. >Le manchon est résistant à l'abrasion et fabriqué en Staltic NR-BR-SBR composition. >Pression nominale de fonctionnement : 4bar (max) >Max contrôle des pressions bar >Différence de pression pour la fermeture de la vanne AP : i.5bar ELEMENT DE RACCORDEMENT DU SILOTRUCK DU PNVClOO L'élément de raccordement du camion-silo PNVCioo est en acier au carbone. Il est monté sur la conduite avant la vanne à pincement et directement sur la vanne, où il génère des signaux via un commutateur capacitif. Il est fourni complet avec boulons et écrous pour l'assemblage, une bride supplémentaire à utiliser pour le raccordement et le microcontact COMMISSION DE CONTRÔLE DE LA PNVPLC Le tableau de commande est conçu pour fournir de l'air extérieur au système afin d'ouvrir ou de fermer la vanne à pincement dans des circonstances données.
