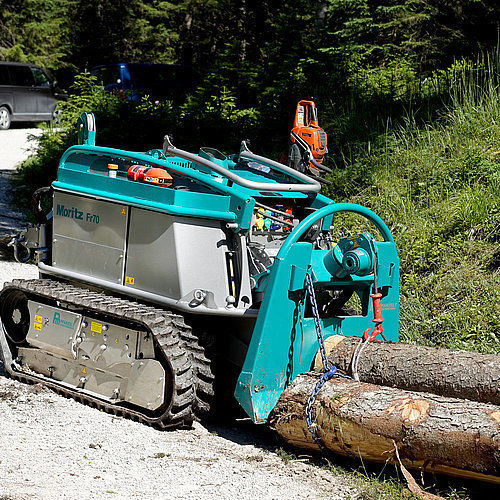

Tracteur forestier Moritz Fr70

à transmission mécaniqueà 4 cylindresà chenilles

Présentation
Le Moritz Fr70/75 est la deuxième génération du robot forestier chenillé télécommandé, conçu pour l'abattage, le débardage et comme porteur tout‑terrain pour divers outils. Il associe des éléments éprouvés de treuil chenillé et des fonctions de porteur multifonction, avec des améliorations techniques majeures : nouveaux moteurs DEUTZ 4 cylindres, hydraulique performante et commande radio complète.

Points forts & applications

• Conçu pour le reboisement durable : préparation des zones de semis/plantation, plantation et entretien des jeunes peuplements.
• Porteur multifonction : système de treuil à changement rapide et prise de force/attelage 3 points avant/arrière (cat. 1) pour outils.
• Utilisable pour abattage, débardage, broyage, plantation, fraisage de bandes de semis et travaux d'entretien tout‑terrain, y compris en pente.

Faits techniques (résumé)

• Moteurs diesel DEUTZ 4 cylindres (variantes Fr70 et Fr75).
• Grande garde au sol : 320 mm pour franchir racines et souches.
• Faible pression au sol : env. 0,28–0,33 kg/cm² pour préserver le sol humide.
• Largeur de châssis hydrauliquement variable (élargissable d'env. 400 mm) ; options de chenilles 250 mm ou 300 mm ; longueur de chenille 1 650 mm.
• Hydrauliques séparées : traction, hydraulique de bord et hydraulique de puissance.
• Commande radio ergonomique pour véhicule et treuil (démarrage/arrêt moteur, vitesses, treuil, prise de force, éclairage, etc.).

Equipements / outils (exemples)

• Fraise/broyeur forestier MAX (largeur env. 1 200 mm ; options d'outils et clapets).
• Semoir‑fraiseuse pour bandes de semis entraînée par prise de force, profondeur de fraisage jusqu'à 200–250 mm selon version.
• Broyeurs forestiers diverses largeurs et outils, options de clapet hydraulique.
• Planteuse Plantomat (magasin 50 plants) avec commande radio et séquence de plantation automatisée.
• Fraise à souche (supports hydrauliques, rotation ±45°, profondeur de travail jusqu'à env. 620 mm, roue Ø env. 600 mm).
• Treuil auxiliaire avant (10 kN) et treuil de traction hydraulique pour terrains escarpés.
• Ecran de protection individuelle pour abattage sécurisé.

Fonctions opérateur et sécurité

• Radiocommande ergonomique : arrêt d'urgence, réglage régime moteur, pilotage traction et direction (2 plages de vitesses), inversion ventilateur, réglage dérive pour travaux en travers, commande treuil, commande tablier, réglage largeur, prise de force on/off, distributeurs auxiliaires, klaxon et éclairage.
• Transmission proportionnelle à deux vitesses (0–3 km/h et 0–6 km/h) avec présélection progressive de la vitesse finale.
• Ventilateur réversible CLEANFIX de série pour un refroidissement et un auto‑nettoyage efficaces.

Caractéristiques / spécifications techniques

• Modèles : Moritz Fr70 et Moritz Fr75.
• Moteurs : Fr70 = Deutz TD2.9L4 ≈ 36 kW (50 ch) ; Fr75 = Deutz TD2.9L4 ≈ 55 kW (75 ch). Réservoir 45 L.
• Moteurs coupleux (max. ≈ 260 Nm) avec injection Common Rail et EGR refroidi selon versions.
• Transmission : système hydrostatique fermé 2 circuits proportionnels ; vitesses 0–3 / 0–6 km/h ; présélection continue de la vitesse finale ; réglage dérive ; double roue de guidage tendue hydrauliquement.
• Hydraulique traction : 2 x 11 kW (selon spécification).
• Hydraulique de bord : circuit séparé, pompe 18 l/min à 200 bar ; jusqu'à 6 distributeurs double effet disponibles.
• Hydraulique de puissance : pompe à pistons axiaux variable, sortie jusqu'à 48 kW, débit 0–96 l/min ajustable, pression maxi 300 bar ; multicoupleur (A+B+huile de fuite, 12 V) disponible.
• Châssis chenillé : chenilles caoutchouc AS 250 mm × 1 650 mm (300 mm en option) ; largeur hydrauliquement réglable (élargissement env. 400 mm).
• Châssis : cadre caisson renforcé, coffre verrouillable intégré, protection sous châssis en acier, déflecteurs de branches et protection capot.
• Dimensions : L 2 300 mm ; l 1 150 / 1 550 mm ; H 1 350 mm. Poids : Fr70 ≈ 1 400 kg ; Fr75 ≈ 1 450 kg (base).
• Garde au sol : 320 mm. Pression au sol : env. 0,28–0,33 kg/cm² selon configuration.
• Prise de force : embrayage multidisque bain d'huile ; vitesses env. 540 et 2 100 tr/min ; option prise de force mécanique disponible.
• Treuils : unités hydrauliques 50 / 60 / 72 kN ; capacité câble jusqu'à 110 m × 11 mm (72 kN : 90 m × 12 mm) ; options frein d'entrée câble, poulie orientable et aide de changement rapide.
• Tablier : montage intégré pour treuil, hauteur réglable hydrauliquement, fonction pressage ; capacité levage env. 14 kN ; largeur env. 1 100 mm.
• Rangements : grand coffre verrouillable, supports tronçonneuse, place pour bidons et sangles.
• Sécurité & éclairage : projecteurs avant/arrière ; arceau basculant avec éclairage optionnel pilotable par radio ; écran protection possible.
• Accessoires (exemples) : fraise/broyeur MAX, planteuse Plantomat, fraise à souche, treuil auxiliaire 10 kN, treuil de traction, module semis, stonecrusher/compactor (options MAXpro), châssis transport et nombreuses options de configuration.
