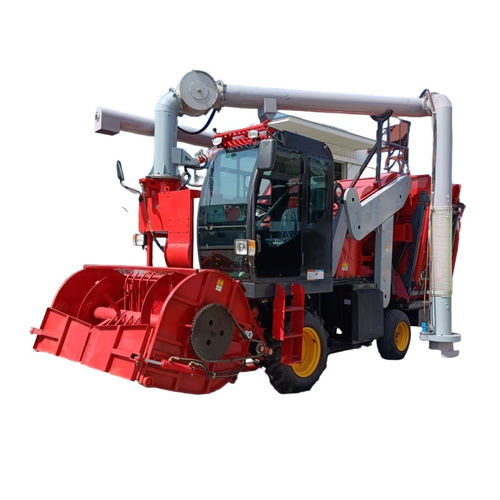

Batteuse pour maïs

automotrice

Vue d'ensemble
Pelle avant, batteuse de maïs auto-aspirante conçue pour le battage sur route et en cour. Les modèles automoteurs multi-axes permettent une alimentation automatique continue et un fonctionnement à forte capacité.

Principe de fonctionnement
Lorsque le véhicule se déplace, la pelle avant en U collecte les épis au sol. Une vis sans fin dans la pelle alimente le maïs dans un canal de convoyage ; la bande transporteuse et le grattoir transmettent la matière au mécanisme de battage. Les rouleaux de battage tournant à grande vitesse avec marteaux oscillants détachent les grains des épis. Les grilles séparent épis et grains, et des ventilateurs évacuent poussières et impuretés légères pour compléter le battage.

Caractéristiques structurelles
Généralement équipée d'une pelle avant hydraulique ; des pelles élargies améliorent l'alimentation. La machine comprend canaux de transmission, bandes transporteuses et plusieurs tambours de battage (trois, cinq ou six axes). Disponible avec cabine entièrement fermée, tambour d'aspiration télescopique et déversement à grande hauteur rotatif hydrauliquement à 360° pour faciliter la vidange.

Avantages de performance
L'alimentation automatique supprime la manutention manuelle, permettant de hauts débits (ex. : env. 20 000 kg/h pour le modèle 2025). Bonne séparation des grains avec faible taux d'impuretés et mobilité pour opérer en bord de route, cour et différentes parcelles.

Configuration moteur
Puissance de base à partir de 22 ch ; les modèles moyens et lourds utilisent couramment des moteurs diesel de 90–130 ch pour garantir un fonctionnement stable.

Exemple — Modèle auto-aspirant 2025

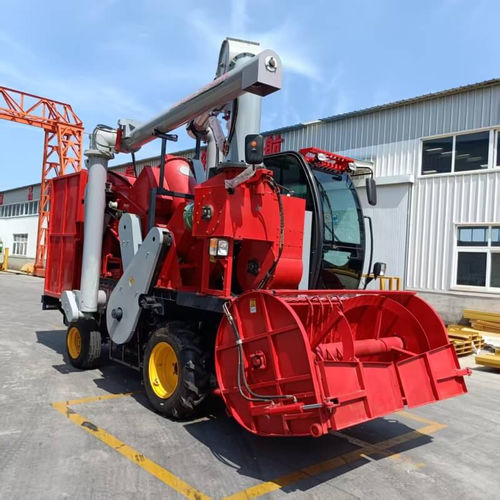

Le modèle 2025, auto-aspirant et cinq axes automoteur, peut battre environ 20 000 kg par heure. Équipé d'un moteur Xichai Sida 120 ch ou Anhui Quanchai 130 ch, il propose deux modes d'alimentation (aspiration et pelle hélicoïdale), cabine entièrement fermée, tambour d'aspiration télescopique, déversement haute rotation 360° et bac à épis agrandi.

Avantages techniques

• Battage efficace : les tambours multi-axes alimentent simultanément et séparent rapidement les grains par rotation à haute vitesse, assurant un taux de battage net élevé.
• Élimination approfondie des impuretés : ventilateurs centrifuges type sifflet ou de grande capacité éliminent poussières et impuretés légères et peuvent collecter la poussière pour réduire la pollution.
• Méthodes d'alimentation polyvalentes : modes double aspiration et pelle avant s'adaptent au battage en bord de route et au battage en stockage.
• Confort d'utilisation : nombreux modèles automoteurs offrent des cabines entièrement fermées et des commandes intelligentes en option.

Caractéristiques de conception
Conception industrielle robuste avec options automotrices ou remorquables ; personnalisable selon les besoins régionaux.

Processus de travail

• (1) Processus d'alimentation : pelle hélicoïdale ou dispositif d'alimentation par aspiration soulève les épis et les alimente via chaîne-convoyeur ou vis ; l'aspiration utilise une pression négative pour admettre les épis dans diverses configurations d'empilement.
• (2) Processus de battage : les épis pénètrent dans un tambour de battage multi-axes (cinq ou six axes). Des éléments résistants à l'usure sur le tambour interagissent avec la grille concave en rotation rapide pour détacher les grains ; les épis se déplacent vers l'arrière et sortent par l'orifice d'évacuation.
• (3) Processus de tri et séparation : A) Tamisage : grains détachés, grains cassés et impuretés arrivent dans la caisse de tamisage et sont séparés par vibration selon la gravité et la taille. B) Tri par air : plusieurs ventilateurs génèrent un flux d'air pour éliminer les impuretés légères comme feuilles et poussières ; certains modèles collectent la poussière.
• (4) Processus de vidange : les grains propres sont transportés vers la trémie par convoyeurs et tambours d'aspiration télescopiques, puis vidés vers les véhicules de transport via un dispositif hydraulique de vidange haute hauteur rotatif à 360°, complétant l'opération.

Paramètres techniques de la batteuse de maïs

• Modèle : plusieurs variantes (ex. : 2025)
• Puissance d'entraînement (ch) : exemples 65; 80; 90; 90/120/130; 93
• Largeur de pelle avant (mm) : couramment 2100 ; certains modèles jusqu'à 2500
• Mode d'alimentation : grattoir et chaîne (standard)
• Mode de transmission : transmission manuelle (exemples)
• Efficacité de travail : de 10–30 à 60–100 acre/h selon modèle
• Type de pneumatique : exemples 9.50-20, 6.50/16, 11.20-20, 11.20-24
• Masse totale (kg) : exemples 3250, 4500, 5500
• Dimensions totales (L*W*H mm) : exemples 5000*2100*3000; 6300*2300*3300; 7300*2500*3200

Spécifications

• Puissance d'entraînement (ch) : exemples 65; 80; 90; 90/120/130; 93
• Largeur pelle avant (mm) : 2100 (certaines versions 2500)
• Mode d'alimentation : Grattoir et chaîne
• Mode de transmission : Transmission manuelle
• Efficacité : 10–100 acre/h selon modèle
• Pneumatiques : ex. 9.50-20, 6.50/16, 11.20-20, 11.20-24
• Masse (kg) : ex. 3250, 4500, 5500
• Dimensions (L*W*H mm) : ex. 5000*2100*3000; 6300*2300*3300; 7300*2500*3200
