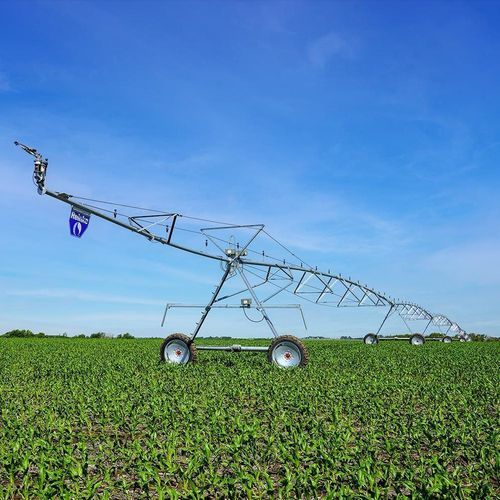

Pivot d'irrigation central Electrogator® 3

sur roues

Présentation
Le E3™ (Electrogator® 3) est un système d'irrigation pivot central conçu pour assurer stabilité, fiabilité et installation adaptable. Son châssis ouvert permet la réutilisation sur des installations existantes et utilise un pied de tour en C comme fondation. Des roulements brevetés sans entretien offrent une capacité de maintien importante et une longue durée de service sans graissage.

Principales caractéristiques

• Châssis ouvert pour une flexibilité de retrofit et pied de tour en C.
• Roulements sans entretien pour réduire les opérations courantes de maintenance.
• Espacement uniforme des coupleurs pour une couverture d'eau homogène et un meilleur guidage (disponible en intervalles de 30" ou 60").
• Joints en V-ring protégeant de l'exposition UV et contribuant à préserver le débit.
• Système de contreventement ReinLock™ avec moyeu 5 points anti-voilage et fixation par un seul boulon pour maintenir le cintre de la travée et le transfert de contraintes.
• Plusieurs options de transmission adaptées aux sols et reliefs: Three-Wheel Flex, Three-Wheel Ridged, Agri-TRACS™.
• Possibilité de surveillance et de contrôle à distance compatible avec les systèmes Reinke.

Informations produit — Pivot central
La conception à châssis ouvert de l'E3 facilite le retrofit sur de nombreuses configurations d'irrigation. Le pied de tour en C assure une fondation robuste. Les roulements sans entretien brevetés supportent de fortes forces de rotation, offrant une capacité de maintien importante et des performances durables sans graissage périodique.

Informations produit — Travées
L'espacement uniforme des coupleurs sur l'ensemble du système assure une couverture régulière et un meilleur guidage quelle que soit la combinaison de travées. Options d'espacement des sorties de travée : 30" ou 60". Les joints V-ring protègent les surfaces d'étanchéité contre les UV et contribuent à maintenir le débit. Le système ReinLock™ utilise un moyeu 5 points anti-voilage avec un seul boulon pour préserver le cintre de la travée et assurer un transfert de contraintes optimal.

Informations produit — Extrémité du système
Les bras d'extrémité adoptent une conception en treillis inversé pour une couverture adaptable ; les embouts de tige boulonnés permettent des dégagements personnalisés selon les exigences du champ. Le Electronic Swing Arm Corner breveté (ESAC®) permet l'irrigation des angles avec des longueurs disponibles (par exemple 290' et 330') pour optimiser la couverture des coins et réduire les sur- ou sous-arrosages.

Informations produit — Tours et éléments structurels
Le système comprend des raidisseurs de tour (tube acier galvanisé 3") compatibles bout à bout, des options de tours à jambe unique pour réduire les pertes de récolte, des crochets/récepteurs supérieurs de tour améliorés compatibles avec les tiges de treillis ReinLock, et la boîte de vitesses Blue Reinke 10/16 Wheel Gearbox bénéficiant d'une garantie étendue. Les moteurs d'entraînement central utilisent de l'acier haute résistance, des connexions électriques entièrement fermées et des engrenages hélicoïdaux pour un fonctionnement fiable sur terrains accidentés.

À prévoir (déploiement et maintenance)

• Assistance à la conception et à la configuration du système disponible via des distributeurs locaux certifiés pour adapter la couverture à la forme des parcelles et maximiser la surface irriguée.
• Les systèmes fabriqués en usine sont livrés et installés par les distributeurs.
• La maintenance est simplifiée par les roulements sans entretien et les joints V-ring protégés ; les contrôles courants comprennent l'hivernage, l'inspection des composants mécaniques pour usure, et le gonflage/alignement des pneus.

Caractéristiques techniques

• Points de pivot : 6", 8" (roulement sans entretien), 10"
• Longueur maximale du système : 2,900'
• Diamètres de tuyau : 6", 6 5/8"
• Matières de tuyau : Acier haute résistance, CN+
• Revêtements de tuyau : ReinCoat®, RedCoat™
• Longueurs de travée (varie selon le tuyau) : 80', 100', 120', 140', 160', 175', 180', 200', 220'
• Connexion de travée : Hook & Receiver
• Espacement des sorties de travée : 30", 60"
• Pente en pourcentage : Jusqu'à 23% (varie selon la longueur de travée et les kits de performance)
• Longueurs de bras : 10' à 110' par incréments de 10'
• Engrenages de roue : Usage moyen, série 740 ; Reinke 10/16 WheelGear
• Pneumatiques : 11" x 22.5", 11.2" x 24", 320/85R24, 14.9" x 24", 16.9" x 24", 11.2" x 38", 320/85R38, 13.6" x 38", 380/80R38
• Options de train de conduite : Three-Wheel Flex, Three-Wheel Ridged, Agri-TRACS™
• Hauteurs de tour : Low-Profile, Standard, Sugargator®, Supergator®
• Système de treillis : ReinLock™ Trussing System
• Tiges de treillis : 5/8", 3/4", 13/16"
• Options de remorquage : Four-Wheel Pivot Mover, Skid Tow, Two-Wheel Kwik Tow, Reverse Tow, Engine Drive (remarques : limitations de longueur maximale de machine pour certains packs de remorquage)
• ESAC™ Swing Arm Corner : Disponible
• Wrap Span : Disponible
• Drop Span : Disponible
• Éléments de longévité notables : Joint V-Ring (garantie 25 ans), Gaine de jonction de travée (Boots) (garantie 10 ans), défaillances structurelles liées à la corrosion couvertes jusqu'à 20 ans pour les matériaux listés ; diverses garanties pour transmissions et composants (voir spécifications du fabricant).
