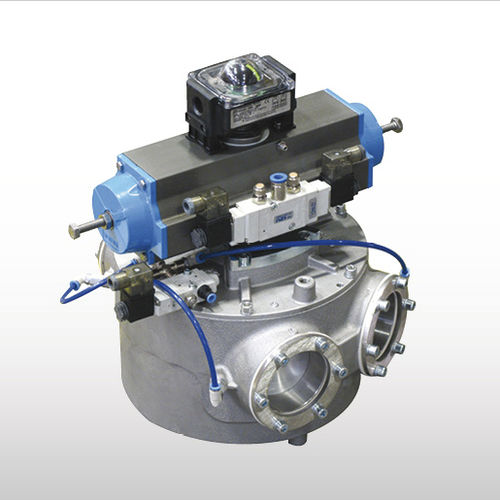

Vanne pour le stockage de céréales VAR series

pneumatiqueen métal

Les vannes by-pass VAR sont la solution parfaite pour la déviation ou le transport de tout type de mariaux pulvérulents ou granulaires dans les conduits de convoyage pneumatiques. Description Les vannes by-pass VAR sont constituées d’un corps et d’un couvercle en fusion d’aluminium et d’une bouche de chargement et de deux sorties. La rotation du tambour interne ferme, au choix, l’une des deux conduites de sortie pneumatiques. La rotation du tambour interne est produite par un actionneur pneumatique. L’étanchéité interne est garantie par des joints gonflables pneumatiquement. Fonction Les vannes by-pass VAR sont conçues pour le transport de tout type de produit pulvérulent ou granulaire. A l’aide de l’actionneur pneumatique qui actionne le tambour interne tournant, on obtient la commutation du tube de sortie et donc la déviation du flux de matériau sur une autre ligne de production. Caractéristiques Boîtier en fonte d'aluminium Divers traitements de surface selon le matériau traité Température de fonctionnement: -20 °C ~ 80 °C Pression de service: max. 3.5 bar (51 PSI) Pression de fermeture joints: max. 4.0 bar (58 PSI) Pression de fonctionnement de l’actionneur pneumatique: max. 5.0 bar (72.5 PSI) Gamme incluant les diamètres les plus communs dans le secteur du transport pneumatique de 80 à 200 mm Avantages Joints gonflables standards Encombrement compact et léger grâce à la conception en aluminium moulé Chute minimum de pression grâce à sa fabrication Fonctionnement dans les deux directions comme by-pass et convoyeur Absence de contaminations Entretien extrêmement simplifié
