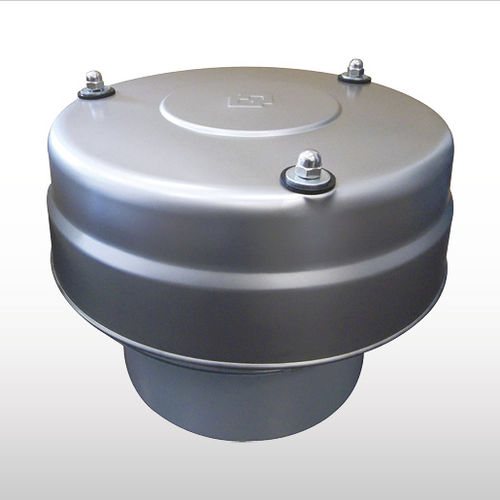

Vanne pour le stockage de céréales VCP

en métal

Les soupapes de décharge VCP sont le dernier recours lorsque des conditions de pression anormales mettent en danger la structure du silo. C'est pourquoi une surpression ou une pression d'aspiration soudaine à l'intérieur du silo doit être traitée instantanément. Même si, dans l'idéal, une soupape de décharge ne devrait jamais avoir à entrer en action, elle doit être efficace et fiable en cas de besoin. Avec des centaines de milliers d'installations dans le monde entier, les soupapes de sûreté VCP ont prouvé qu'elles étaient totalement fiables dans la plupart des conditions. Pour les applications dans l'industrie alimentaire, une version conforme au règlement européen (CE) n° 1935/2004 est disponible. Description de la soupape Les soupapes de sûreté VCP se composent d'un corps cylindrique avec une bride inférieure à raccorder à un embout soudé sur le toit du silo, d'un couvercle intérieur en acier en forme de disque pour le fonctionnement en pression négative, maintenu en position par une tige de ressort centrale, d'un anneau extérieur en acier pour la surpression, maintenu en position par trois tiges de ressort, de joints d'étanchéité et d'un couvercle de protection contre les intempéries. Fonctionnement Des ressorts hélicoïdaux maintiennent les couvercles des soupapes fermés lorsque la valeur de la pression reste dans les limites prédéfinies. Les trois tiges de ressort extérieures maintiennent le couvercle externe en forme d'anneau fermement fermé tant que la force générée par la pression à l'intérieur du silo ne dépasse pas la force du ressort. Lorsque la pression dépasse la valeur prédéfinie, le couvercle est poussé vers le haut et la pression peut s'échapper. Le petit couvercle couvre par le bas l'ouverture circulaire centrale du couvercle extérieur. Il est maintenu au milieu par une seule tige de ressort et est pressé sur le couvercle extérieur par la pression normale de l'air à l'intérieur du silo. En cas de pression d'aspiration, le ressort est comprimé et permet au couvercle de s'abaisser.
