Capteur de position rotatif C70FCA

angulaireà contact

Nom du produit

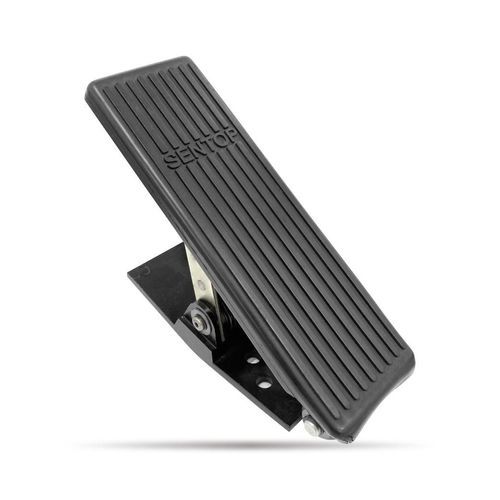

C70FCA — Pédale d'accélérateur à potentiomètre

Présentation
Pédale d'accélérateur à potentiomètre conçue pour une grande fiabilité et une longue durée de vie mécanique. Intègre un potentiomètre en plastique conducteur comme élément de détection et une construction robuste en boîtier métal adaptée aux applications industrielles et véhicules.

Caractéristiques

• Ensemble pédale d'accélérateur
• Capteur potentiomètre en plastique conducteur
• Boîtier métal, indice de protection IP54

Dimensions
Plan de dimensions disponible (image de référence sur la page produit).

Spécifications générales
Angle de fonctionnement : env. 20°
Force d'actionnement : 15–27 N
Durée de vie mécanique : 5 000 000 cycles
Température de fonctionnement : -30℃ à +70℃
Température de stockage : -30℃ à +70℃
Vibration : 10–55 Hz, 98 m/s²
Choc : 294 m/s²
Masse : env. 1100 g
Indice de protection : IP54

Spécifications électriques (Potentiomètre)
Résistances standard : 10KΩ ±20%, 5KΩ ±20%
Angle électrique effectif : env. 60°
Tolérance de linéarité indépendante : ±3%
Résolution : essentiellement infinie
Puissance admissible : 0,25 W
Régularité de la sortie : <0,2% (par rapport à la tension d'entrée)
Variation de résistance de contact : <5% CRV
Résistance d'isolement : >1000 MΩ (500 V DC)
Rigidité diélectrique : 1 min (500 V AC)

Instructions de connexion des bornes
Couleur : Rouge, Noir, Blanc
Signal : VCC, GND, OUT

Spécifications spéciales disponibles
Électriques : résistances POT alternatives (1K, 2K), caractéristiques de sortie spéciales, longueurs de câble personnalisées
Autres : option avec module de signal assorti disponible

Spécifications techniques

• Modèle : C70FCA
• Type de produit : Pédale d'accélérateur à potentiomètre
• Angle de fonctionnement : env. 20°
• Angle électrique effectif : env. 60°
• Force d'actionnement : 15–27 N
• Durée de vie mécanique : 5 000 000 cycles
• Température fonctionnement/stockage : -30℃ à +70℃
• Vibration : 10–55 Hz, 98 m/s²
• Choc : 294 m/s²
• Masse : env. 1100 g
• Indice de protection : IP54
• Options de résistance standard : 10KΩ ±20%, 5KΩ ±20% (autres résistances disponibles)
• Tolérance de linéarité : ±3%
• Puissance admissible : 0,25 W
• Régularité de la sortie : <0,2% (par rapport à la tension d'entrée)
• Variation de résistance de contact : <5% CRV
• Résistance d'isolement : >1000 MΩ (500 V DC)
• Rigidité diélectrique : 1 min (500 V AC)
• Couleurs des bornes & signaux : Rouge/Noir/Blanc — VCC / GND / OUT
• Options spéciales : résistances sur mesure, caractéristiques de sortie spéciales, longueurs de câble personnalisées, module de signal assorti disponible
