Échangeur de chaleur en acier inoxydable SCF

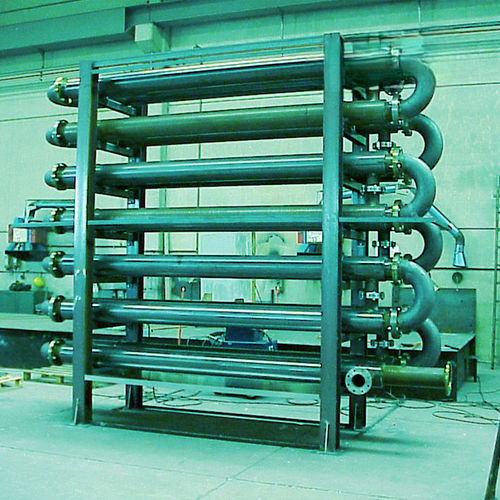

Description L'échangeur thermique SCF pour boues biologiques est installé pour maintenir une température de digesteur constante et éviter des variations thermiques soudaines supérieures à 2–3 °C. Il est composé d'un ensemble de tubes concentriques assemblés par coudes à 180°. Les boues circulent dans la tuyauterie interne tandis que l'eau circule à l'extérieur en contre-courant, faisant office de volant thermique. La température d'entrée des boues est d'environ 30–32 °C et la température de sortie 37–40 °C. La vitesse des boues à l'intérieur de l'échangeur est d'environ 1,5 m/s. La capacité maximale d'échange thermique est d'environ 22 500 kcal/m²·h. Des vannes de purge et d'évent situées en partie haute et basse du réseau assurent une efficacité de fonctionnement. L'échangeur est entièrement démontable pour faciliter les opérations de nettoyage interne. Construction standard en acier carbone ; sur demande, réalisation possible en acier inox complet ou en version hybride (tubes internes inox / tubes externes acier carbone).

Catégorie / Typologie
BOUES / ÉCHANGEUR THERMIQUE

Points forts

• Efficacité thermique élevée
• Grande capacité d'échange thermique
• Dimensions globales réduites

Caractéristiques / spécifications techniques

• Modèle : SCF
• Fonction : maintenir la température du digesteur ; éviter les variations thermiques soudaines > 2–3 °C
• Construction : ensemble de tubes concentriques avec coudes à 180°
• Agencement des flux : boues dans la tuyauterie interne ; eau externe en contre-courant
• Fonction de volant thermique assurée par le circuit d'eau externe
• Température d'entrée des boues : ~30–32 °C
• Température de sortie des boues : ~37–40 °C
• Vitesse des boues dans l'échangeur : ~1,5 m/s
• Capacité maximale d'échange thermique : ~22 500 kcal/m²·h
• Vannes d'évent et de purge : positionnées en partie haute et basse pour une efficacité optimale
• Maintenance : entièrement démontable pour nettoyage interne
• Matériau standard : acier carbone ; options : inox complet ou hybride (inox interne / acier carbone externe) sur demande
