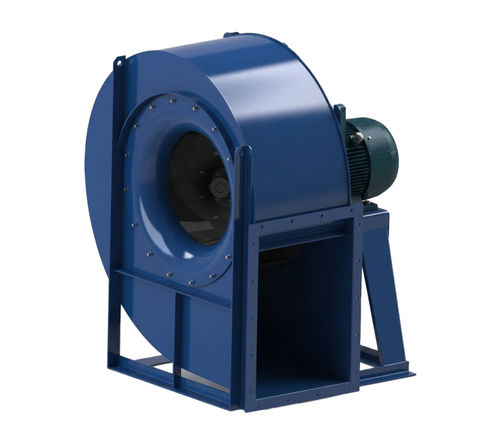

Ventilateur centrifuge AERIS-P

pour bâtiment agricolepour bâtiment d'élevaged'extraction

Présentation

L'AERIS-P est un ventilateur centrifuge à simple aspiration et moyenne pression, conçu pour le transport d'air propre ou légèrement chargé dans des applications industrielles et CVC. L'appareil présente une carrosserie en tôle d'acier et un rotor à pales inclinées vers l'arrière, adapté au fonctionnement continu et à l'intégration dans des installations de process et de ventilation.

Principaux éléments de conception

• Configuration Système 4 : rotor monté directement sur l'arbre du moteur ; moteur porté sur une ossature rigide pour garantir l'alignement permanent et optimiser la transmission de puissance.
• Rouet à pales arrière (à réaction) avec profil auto-nettoyant ; équilibré statiquement et dynamiquement pour un fonctionnement silencieux et efficace.
• Patin d'appui avant fourni pour limiter les vibrations (optionnel jusqu'à la taille 500 ; de série à partir de la taille 560).
• Système d'entraînement orientable sur site jusqu'à la taille 630 ; pour les tailles 710–1000, orientation définie en usine pour garantir l'intégrité de l'ensemble.

Applications

• Aspiration et transport d'air propre ou faiblement chargé
• Extraction et ventilation locales
• Cabanes et cabines de peinture
• Systèmes CVC civils et industriels

Construction et matériaux

• Construction standard : acier au carbone (pièces ferreuses en tôle d'acier).
• Jusqu'à la taille 630 : assemblage par engatillage de haute précision.
• À partir de la taille 630 : construction par soudure continue pour une rigidité structurelle accrue.
• Finition standard : peinture industrielle adaptée aux environnements non agressifs.

Exécutions thermiques et spéciales

• Exécution standard adaptée au transport continu d'air jusqu'à 130 °C.
• Exécutions haute température disponibles avec rotor de refroidissement, matériaux sélectionnés et solutions constructives permettant un fonctionnement continu jusqu'à 250 °C.
• Exécutions spéciales disponibles : trappes d'inspection, bouchons de vidange, carters étanches, isolation thermique, versions antidéflagrantes et motorisations ATEX.

Options de personnalisation

• Matériaux spéciaux : acier inoxydable (AISI 304 / 316), acier Corten, Hardox pour résistance à l'abrasion.
• Protections de surface : peinture résistante à la chaleur, galvanisation à chaud, revêtements C4 / C5 pour milieux salins ou agressifs.
• Autres options : versions haute température, trappes d'inspection, bouchons de vidange, carters étanches, isolation thermique, conceptions anti-étincelles, moteurs certifiés ATEX.

Motorisation et efficacité

• Équipé de moteurs TEFC (totally enclosed fan-cooled) adaptés aux environnements industriels exigeants.
• Conformité ErP : IE2 pour < 0,75 kW ; IE3 de 0,75 kW à 55 kW ; IE4 à partir de 75 kW.

Caractéristiques / spécifications techniques

• Type : ventilateur centrifuge à moyenne pression et simple aspiration (séries AERIS / AERIS-P).
• Carrosserie et rouet : construction en tôle d'acier (standard).
• Type de roue : roue à pales arrière (réaction) à profil auto-nettoyant ; équilibrée statiquement et dynamiquement.
• Configuration : Système 4 — roue montée sur l'arbre moteur ; moteur sur une base rigide.
• Contrôle des vibrations : patin d'appui avant (optionnel sur les petites tailles).
• Transmission : orientable sur site jusqu'à 630 ; 710–1000 orientation usine.
• Méthodes de construction : engatillage jusqu'à 630 ; soudure continue à partir de 630.
• Plage thermique : standard jusqu'à 130 °C ; variantes haute température jusqu'à 250 °C selon conception.
• Finition standard : peinture industrielle pour environnements non agressifs.
• Matériaux disponibles : acier au carbone (standard), inox AISI 304 / 316, Corten, Hardox.
• Options de protection : peinture haute température, galvanisation à chaud, revêtements C4 / C5.
• Exécutions/accessoires spéciaux : trappes d'inspection, bouchons de vidange, carters étanches, isolation thermique, conceptions anti-étincelles, moteurs ATEX.
• Moteurs : TEFC ; classes ErP IE2 / IE3 / IE4 selon plage de puissance.
• Usages typiques : aspiration d'air, extraction locale, cabines de peinture, CVC civil et industriel, ventilation d'usine.
