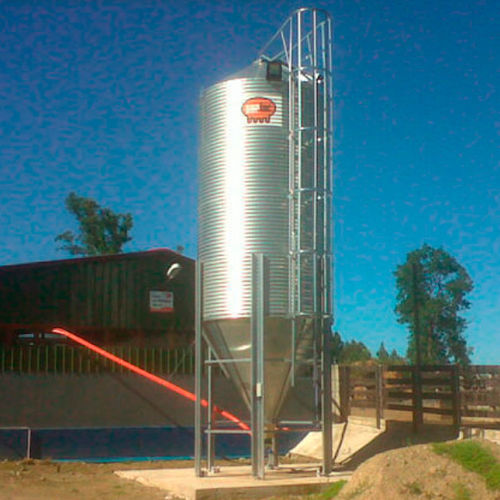

Silo pour l'alimentation animale

en acier galvaniséà trémied'extérieur

Présentation
Silo modulaire pour stockage et vidange contrôlée des aliments en exploitation agricole. Diamètres et trémies configurables selon les besoins du projet. Calculs structurels fournis selon Eurocode ou normes équivalentes.

Applications et adaptabilité
Convient aux fermes et bâtiments d’élevage pour le stockage en vrac d’aliments composés, céréales et concentrés. Conception et capacité adaptées au site ; multiples configurations de vidange et distribution disponibles.

Principales caractéristiques

• Diamètres disponibles : 1,80 m • 2,10 m • 2,55 m • 2,75 m • 3,20 m • 3,80 m
• Capacités : de 4 m³ à 86 m³
• Qualités d’acier : S450GD (corps principal) ; pièces de toit / couvercle S280GD selon configuration
• Galvanisation : Z600 g/m² typique ; options HDG pour certaines pièces

Composants standard et toit
Fourniture standard : secteurs de toit trapézoïdaux, couvercles semi-automatiques, bouche de chargement, secteurs de trémie, virolas, structure de support inférieure, pieds (profil omega) et contreventements selon configuration choisie.

Conception et remarques techniques

• Nervures inférieures et connexions renforcées pour performance structurelle
• Secteurs manufacturés avec bords formés pour un assemblage précis
• Pente de toit standard : 30° (secteurs trapézoïdaux)
• Option joint de pression pour chargement pneumatique afin de limiter les émissions de poussière

Options de chargement et de vidange
Configuration possible avec systèmes de chargement pneumatique, bouches de chargement, sorties de trémie (45º/60º/67º), colliers de vidange et vannes (manuelles, électriques, pneumatiques ou double action). Options latérales, vis raclantes et structures de livraison disponibles.

Accessoires et systèmes additionnels

• Garde-corps et passerelles de toit, couvercles semi-automatiques, bouches de chargement
• Indicateurs et capteurs de niveau (rotatif, pendulaire, capacitif), systèmes d’aération (ventilateurs, évents, goulottes)
• Aération de trémie, échelles et plates-formes d’accès, options d’ancrage et boulonnerie (ZiNi, HDG)
• Équipements de dosage et distribution : vis flexibles, systèmes à chaîne, têtes de distribution

Composants illustrés

• Secteur de toit trapézoïdal (acier)
• Bouche de chargement (DC04 ; galvanisation HDG)
• Couvercle semi-automatique (S280GD ; Z600 ; épaisseur typ. e = 2 mm)
• Secteurs de trémie inclinaisons 45º / 60º / 67º ; collerette de sortie Ø 445 mm à 900 mm
• Virolas / viroles (S450GD ; Z600 ; épaisseur typ. e = 0,8–1 mm)
• Structure inférieure et pieds (pieds profil omega ; contreventement en U formé à froid ; platines d’ancrage)

Remarques
Les épaisseurs, traitements et détails de conception varient selon le modèle et la capacité choisis ; les calculs structurels peuvent être réalisés selon Eurocode EN ou normes locales équivalentes.

Caractéristiques techniques

• Matériau (cylindre / secteurs) : Acier S450GD (EN 10346:2015)
• Galvanisation : Z600 (conforme EN 10346:2015)
• Charge de rupture (ex.) : 510 N/mm² (S450GD)
• Limite d’élasticité (ex.) : 450 N/mm² (S450GD)
• Exemples d’épaisseur : secteurs cylindre e = 1 mm ; virolas e = 0,8–1 mm
• Secteurs de toit : S450GD / S280GD selon pièce ; pente 30°
• Bouche de chargement : DC04 (EN 10039) ; galvanisation HDG ; e = 3 mm (ex.)
• Couvercle semi-automatique : S280GD ; Z600 ; e = 2 mm
• Inclinaisons de trémie : 45º, 60º, 67º
• Diamètres disponibles : 1,80 m • 2,10 m • 2,55 m • 2,75 m • 3,20 m • 3,80 m
• Capacités : 4 m³ à 86 m³
• Boulonnerie et finitions : fixations galvanisées ; options ZiNi ; qualité standard visserie 8.8
• Options : aération, capteurs de niveau, systèmes anti-avalanche, options ATEX pour surveillance température
