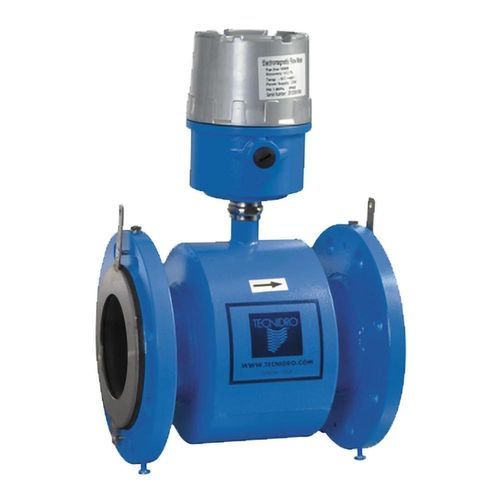

Débitmètre électromagnétique SEA-RD

d'irrigationpour eauà affichage digital

Le débitmètre électromagnétique SEA-RD est conçu pour mesurer le volume totalisé et la valeur de débit instantanée des liquides conducteurs par technologie électromagnétique. La section de mesure est dépourvue d'éléments mécaniques dans le passage du fluide, garantissant une mesure précise à très faibles débits et limitant le risque d'encrassement par des particules.

Caractéristiques principales

• Principe de mesure électromagnétique pour une mesure volumétrique et de débit fiable.
• Absence de pièces mobiles dans la section d'écoulement, assurant une précision aux très faibles débits.
• Risque réduit d'obstruction et longue durée de vie dûs à l'absence d'éléments mécaniques en contact avec le fluide.
• Revêtement interne adaptable pour traiter l'eau de procédé ou des fluides spéciaux.
• Disponible dans une large plage de diamètres DN 50 à DN 2000 et en différentes tensions d'alimentation.

Caractéristiques techniques

• Grandeurs mesurées : volume totalisé et débit instantané.
• Principe de mesure : électromagnétique (mesure sans contact dans la section d'écoulement).
• Section d'écoulement : sans éléments mécaniques (pas de rotors/impulseurs dans le flux).
• Matériau des électrodes : AISI 316L.
• Température du fluide : -25°C à +80°C (températures supérieures sur demande).
• Classe de précision : 0,5 %.
• Indice de protection : IP65 (IP66 ou IP68 sur demande).
• Température ambiante : -10°C à +60°C.
• Norme de perçage des brides : ISO PN 16, PN 10, ANSI 150 (autres brides sur demande).
• Sorties : RS485 et impulsions (autres sorties sur demande).
• Sortie impulsions réglable : 1 impulsion tous les 0,001 ~ 1000 L.
• Unité électronique et afficheur LCD séparés ; distance standard entre unité et débitmètre : 5 m (autres longueurs sur demande).

Pressions maximales standard

• DN 50 – DN 150 : PN 16
• DN 200 – DN 500 : PN 10
• DN 600 – DN 2000 : PN 6

Distances d'installation

• Longueurs droites minimales : amont 5 DN ; aval 3 DN.

Documentation

• Fiche technique (PDF) disponible.
