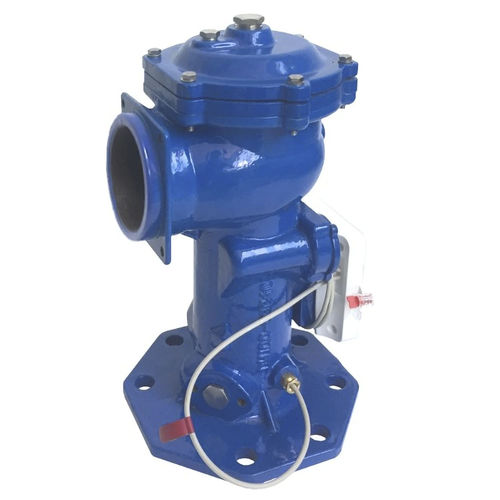

Hydromètre d'irrigation en fonte U2C series

Présentation du produit
Le compteur d'eau ultrasonique à double chambre Hydroval U2C (ligne IDROMEMBRANA®) est un dispositif à diaphragme automatique hydraulique conçu pour l'irrigation agricole et le jardinage. Il intègre un compteur de débit ultrasonique à sortie impulsive pour la mesure des débits instantanés et des volumes totaux, et fonctionne à basse pression avec des besoins de maintenance réduits.

Avantages principaux

• Installation simplifiée dans les réseaux d'irrigation
• Maintenance réduite grâce à la mesure ultrasonique non intrusive
• Longue durée de vie en conditions extérieures
• Rapport coût/performance adapté aux systèmes agricoles

Principe de fonctionnement

• L'ouverture, la fermeture et la régulation du débit principal sont actionnées par la pression d'eau disponible dans la conduite (aucune source d'énergie externe requise)
• Le contrôle et la régulation agissent automatiquement sur le débit principal via des circuits de commande hydrauliques
• La vanne module le flux à l'aide d'une membrane élastique et étanche qui s'adapte au siège de la vanne pour assurer l'étanchéité

Conception et durabilité
La géométrie de la membrane et le profil hydrodynamique élevé du corps en fonte permettent un passage d'eau supérieur et une réduction des pertes de charge par rapport à d'autres typologies de vannes. La fermeture par membrane offre une section libre qui n'entrave pas le passage des matières solides. Les surfaces internes et externes sont protégées par un revêtement époxy-polyester spécial contre la corrosion. Les corps de vanne de base peuvent être équipés de plusieurs options de commande pour répondre aux exigences des systèmes d'irrigation.

Caractéristiques techniques

• Produit : Hydroval U2C — compteur d'eau ultrasonique à double chambre
• Gamme : IDROMEMBRANA®
• Type de vanne / dénomination technique : Diaphragme automatique hydraulique
• Matériau du corps : fonte (GGG40 / EN-GJS-400)
• Capot et obturateur : GGG40 (EN-GJS-400)
• Arbre : AISI 304
• Membrane : NR 60 Sh renforcée (autres formulations sur demande)
• Étanchéités : Vulkolan (autres formulations sur demande)
• Pression maximale admissible : 16 bar
• Limiteur anti-manipulation intégré
• Modèle compteur ultrasonique : UWM Ultrasonic
  • Rapport d'étendue R80
  • Résolution 0,01 m3
  • Sortie impulsive tous les 0,001 – 1 m3
  • Afficheur électronique 8 chiffres
• Options de commande : commande hydraulique à distance ; électrovanne ; réduction de pression ; maintien de pression ; décharge de pression ; combinaisons possibles
• Applications : irrigation agricole et jardinage
• Documentation disponible : fiche technique (PDF)
• Normes : conforme à ISO 16399:2014
