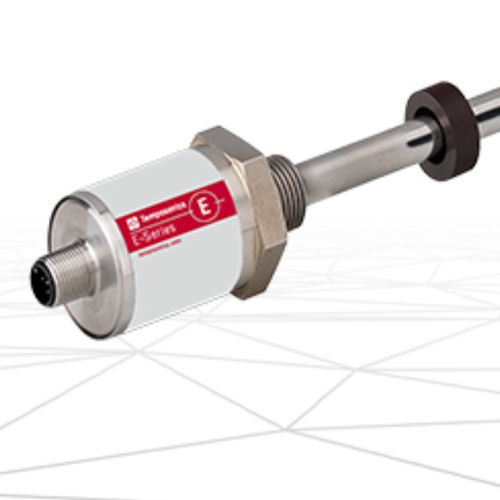

Capteur de position linéaire EH

sans contact

Les capteurs de position Temposonics® E-Series EH sont conçus avec une tige compacte pour les applications intégrées aux cylindres, offrant des solutions robustes et polyvalentes pour la détection de position industrielle.

Caractéristiques principales

• Disponible en acier inoxydable 1.4404 (AISI 316L) pour une durabilité et une résistance à la corrosion accrues.
• Prend en charge la mesure multiposition avec jusqu'à 8 aimants, permettant un suivi de position avancé dans des systèmes complexes.
• Plusieurs options de sortie, y compris Analogique, CANbus, IO-Link, SSI et Start/Stop, assurant la compatibilité avec une large gamme de systèmes de contrôle.

Spécifications techniques

• Types de sortie : Analogique, Start/Stop, SSI, CANopen, IO-Link
• Longueur de course : 50…2540 mm (2…100 in.)
• Résolution :
  • Analogique : Infini
  • Start/Stop : Dépendant du contrôleur
  • SSI : 20 µm
  • CANopen : 10 µm
  • IO-Link : 5 µm
• Capacité multiposition :
  • Analogique : 2 positions
  • Start/Stop : 2 positions
  • SSI : -
  • CANopen : 2 positions
  • IO-Link : 8 positions
• Statut : Actif - Le produit est activement promu et soutenu.

Documentation disponible

• Fiches techniques et manuels d'utilisation pour chaque type de sortie (Analogique, Start/Stop, SSI, CANopen, IO-Link)
• Téléchargements de modèles 3D pour l'intégration et la conception
• Documentation supplémentaire pour la configuration de la sortie de câble

Certifications et approbations

• CE
• UL/cUL
• EAC
• UKCA

Caractéristiques / Spécifications techniques

• Type de produit : Capteur de position industriel
• Série : E-Series
• Modèle : EH
• Matériau : Acier inoxydable 1.4404 (AISI 316L)
• Mesure : Multiposition (jusqu'à 8 aimants)
• Options de sortie : Analogique, CANbus, IO-Link, SSI, Start/Stop
• Plage de longueur de course : 50 à 2540 mm (2 à 100 in.)
• Résolution : Jusqu'à 5 µm (selon le type de sortie)
• Statut : Actif
