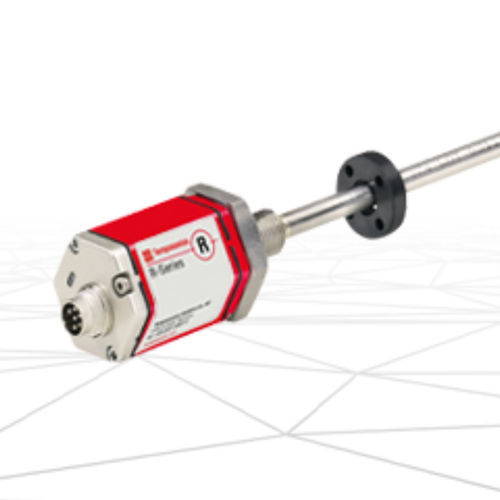

Capteur de position linéaire RH

sans contact

Les capteurs de position à tige Temposonics® R-Series RH offrent des performances supérieures pour les applications exigeantes. Ces capteurs sont idéaux pour les applications intégrées dans les cylindres, permettant de remplacer facilement l'élément de détection et l'électronique sans interrompre le circuit hydraulique. Ils prennent en charge la mesure multiposition avec jusqu'à 20 aimants et disposent de LED pour le statut et le diagnostic du capteur. Les options de sortie incluent CANbus, Profibus et DeviceNet.

Caractéristiques principales

• Dans les applications intégrées dans les cylindres, l'élément de détection et l'électronique peuvent être facilement remplacés sans interrompre le circuit hydraulique
• Mesure multiposition avec jusqu'à 20 aimants
• LED pour le statut et le diagnostic du capteur
• Sorties : CANbus, Profibus, DeviceNet

Spécifications

• Sortie Profibus : Longueur de course 25…7620 mm (1…300 in.), Résolution 1 µm, Multiposition : Jusqu'à 20 positions, Statut : Actif
• Sortie CANbus : Longueur de course 25…7620 mm (1…300 in.), Résolution 2 µm, Multiposition : Jusqu'à 20 positions, Statut : Actif
• Sortie DeviceNet : Longueur de course 25…7620 mm (1…300 in.), Résolution 2 µm, Multiposition : -, Statut : Actif
• Analogique, PROFINET, EtherCAT®, POWERLINK, EtherNet/IP™, SSI : Abandonné (nouvelles alternatives disponibles)

Certifications

• CE
• UL/CUL
• EAC

Documentation

• Fiches techniques et manuels d'utilisation disponibles pour les sorties Profibus, CANbus, DeviceNet et Analogique

Caractéristiques / Spécifications techniques

• Type de produit : Capteur de position à tige
• Application : Environnements industriels exigeants, utilisation intégrée dans les cylindres
• Élément de détection et électronique remplaçables
• Mesure multiposition : Jusqu'à 20 aimants
• Diagnostic par LED
• Options de sortie : CANbus, Profibus, DeviceNet
• Longueur de course : 25…7620 mm (1…300 in.)
• Résolution : 1 µm (Profibus), 2 µm (CANbus, DeviceNet)
• Statut : Actif (pour les principales sorties), Abandonné (pour certaines sorties héritées)
