Vérin pour tracteur MA4

pour véhicule agricolepour pulvérisateurpour moissonneuse-batteuse

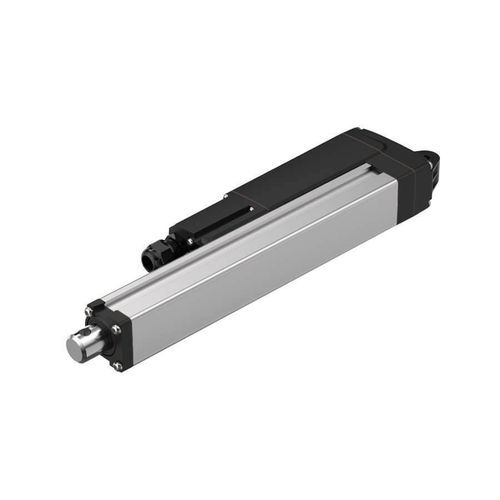

Aperçu produit La série MA4 de TiMOTION est un actionneur linéaire électrique compact conçu pour des installations à encombrement réduit et pour des environnements de travail exigeants. La gamme comprend MA4-N (Normal), MA4-T (T-Smart avec PCBA intégrée) et MA4-S (Small); la MA4-S permet une longueur rétractée jusqu'à environ 70 % plus courte selon certaines courses, adaptée aux espaces très limités.

Principales caractéristiques

• Charge maximale : 2 500 N (pousser/tirer)
• Course : 25–1000 mm
• Vitesse : jusqu'à 43,1 mm/s sans charge ; 5,1 mm/s à pleine charge (selon configuration)
• Longueur rétractée : ≥ 215 mm (MA4-N/-T) ; ≥ 152 mm (MA4-S) selon options
• Indice de protection : IP69K (statique)
• Tension : 12/24 V CC (option interrupteur thermique disponible)
• Température de fonctionnement : -40 °C à +85 °C (performance optimale généralement +5 °C à +45 °C)
• Retour : potentiomètre mécanique ; capteurs Hall ×2 ; sorties PCBA intégrée (T-Smart)
• Protocoles : SAE J1939, Modbus RTU (avec options T-Smart/BUS)

Variantes & options MA4-N (Normal), MA4-T (T-Smart) et MA4-S (Small). Options : sorties câble et types de connecteurs multiples (ex. T = 1+1 : presse-étoupe + Molex 6P), conduite manuelle, interrupteur thermique, variantes de contacteurs de fin de course, contrôle BUS.

Dimensions & connectiques (remarques) La longueur rétractée et les dimensions dépendent de la course choisie, des fixations et de la configuration câble/connecteur ; consulter les schémas produits pour les mesures exactes. T = 1+1 correspond à 1 câble avec presse-étoupe + connecteur Molex 6P sur les schémas.

Applications

• Machines agricoles : tracteurs, moissonneuses-batteuses, pulvérisateurs, presses à balle
• Véhicules et équipements industriels : AGV/AMR, manutention
• Tondeuses et équipements extérieurs
• Systèmes commerciaux et industriels nécessitant une action linéaire compacte et étanche

Caractéristiques techniques

• Série : MA4 (MA4-N, MA4-T, MA4-S)
• Force maximale : jusqu'à 2 500 N
• Course : 25–1000 mm
• Vitesses : 43,1 mm/s sans charge ; 5,1 mm/s à pleine charge
• Longueur rétractée indicative : ≥152–215 mm selon version/options
• Indice IP : IP69K (statique)
• Tension : 12/24 V CC
• Température de service : -40 °C à +85 °C
• Signaux & protocoles : potentiomètre, capteurs Hall, sorties T-Smart ; SAE J1939, Modbus RTU
