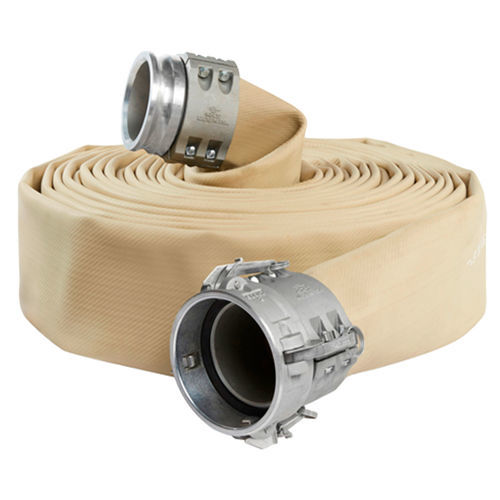

Tuyau flexible Oroflex Oil

d'approvisionnementde refoulementen polyuréthane

Type de produit
Tuyau plat extrudé en TPU pour refoulement et évacuation de carburant et d'huile.

Caractéristiques principales

• Conçu spécifiquement pour le transport et l'évacuation de carburant et d'huile
• Construction TPU flexible sans fuite, adaptée à une exposition prolongée aux UV et à l'ozone
• Construction complètement antistatique : quatre fils de mise à la terre tissés dans la paroi
• Tailles 2", 3", 4" et 6" conformes à la norme MIL-PRF-370 type C (tailles sélectionnées)

Applications
Recommandé pour les opérations de déchargement de carburant et d'huile en raffineries, opérations maritimes et offshore, usines chimiques et installations militaires. Utilisations typiques : déchargement navire-terre, ravitaillement navire-à-navire, déchargement/chargement de carburant en vrac, transfert cuve-à-cuve, ravitaillement d'aéronefs, transfert en eau saumâtre et eau de mer, distribution de carburant domestique.

Construction
Fil synthétique circulaire 100 % haute ténacité, entièrement encapsulé par du polyuréthane thermoplastique (TPU) extrudé à travers le tissage, formant une construction monolithique sans adhésifs. Comprend quatre fils électriques protégés par une nappe tressée en polyester pour limiter l'accumulation de charge statique. Construction résistante à la corrosion et aux dépôts, offrant une haute résistance à l'abrasion et à la coupure. Manipulation, stockage et transport facilités. Allongement maximal de la manguera 2% et expansion maximale 10%.

Propriétés du revêtement

• Résistance ultime à la traction du revêtement : minimum 5 800 psi (40 MPa)
• Allongement ultime du revêtement : minimum 500%

Résistance à l'abrasion
Le TPU présente une forte résistance à l'abrasion en conditions pratiques, prolongeant la durée de vie lorsque l'abrasion est le principal facteur d'usure.

Plage de température de service
De -58ºF (-50ºC) à 150ºF (65ºC), avec des pointes jusqu'à 175ºF (80ºC). Versions spéciales pour températures supérieures ou inférieures disponibles sur demande.

Résistance à l'ozone
Aucun signe visible de fissuration due à l'ozone. Excellente résistance aux intempéries et aux UV.

Résistance chimique
L'exposition à l'eau de mer et à la contamination par la plupart des substances chimiques, hydrocarbures, huiles et graisses n'affecte pas les performances à court ou long terme. Un tableau de résistance chimique et des données spécifiques sont disponibles sur demande.

Raccords
Fournis selon demande de l'acheteur : Camlock, Victaulic, Storz, etc. La manguera doit être raccordée à des acoplamentos conductifs et correctement mise à la terre lors du transfert de carburant ; les quatre fils électriques tissés dans la paroi doivent être reliés électriquement aux raccords.

Propriétés physiques
Numéro de pièce | Diamètre intérieur nominal (mm / pouce) | Épaisseur de paroi (mm / pouce) | Pression de service (bar / psi) | Pression d'éclatement (bar / psi) | Résistance à la traction (kg / lb) | Poids nominal (kg/m / lb/ft)
F558504A | 52 mm / 2" | 1,9 mm / 0,08" | 10,5 bar / 150 psi | 42 bar / 600 psi | 5 200 kg / 11 500 lb | 0,39 kg/m / 0,26 lb/ft
F558506A | 65 mm / 2 1/2" | 2,2 mm / 0,09" | 10,5 bar / 150 psi | 42 bar / 600 psi | 5 200 kg / 11 500 lb | 0,52 kg/m / 0,35 lb/ft
F558509A | 76 mm / 3" | 2,3 mm / 0,09" | 10,5 bar / 150 psi | 42 bar / 600 psi | 7 400 kg / 16 000 lb | 0,64 kg/m / 0,43 lb/ft
F558511A | 90 mm / 3 1/2" | 2,6 mm / 0,10" | 10,5 bar / 150 psi | 42 bar / 600 psi | 6 800 kg / 15 000 lb | 0,85 kg/m / 0,57 lb/ft
F558510A | 102 mm / 4" | 2,7 mm / 0,11" | 10,5 bar / 150 psi | 42 bar / 600 psi | 9 400 kg / 20 000 lb | 1,00 kg/m / 0,67 lb/ft
F558512A | 152 mm / 6" | 3,2 mm / 0,13" | 10,5 bar / 150 psi | 42 bar / 600 psi | 17 700 kg / 39 000 lb | 1,75 kg/m / 1,1 lb/ft

* Pression maximale de service pour fuel oil avec facteur de sécurité 4:1. La pression maximale du montage est déterminée par l'élément le plus faible (manguera ou raccord).

Les mangueras OROFLEX OIL sont disponibles sous quantité minimum de commande. Le diamètre réel peut différer légèrement du nominal pour garantir un assemblage correct avec les raccords.

Caractéristiques / spécifications techniques

• Nom du produit : Oroflex Oil
• Marque fabricant : TIPSA
• Matériau : polyuréthane thermoplastique (TPU) extrudé à travers un tissu synthétique 100 % haute ténacité
• Construction antistatique : 4 conducteurs de mise à la terre protégés par nappe tressée en polyester
• Diamètres disponibles : 52 mm (2") à 152 mm (6")
• Épaisseur de paroi : env. 1,9 mm à 3,2 mm selon la taille
• Pression de service typique : 10,5 bar (150 psi) pour les tailles listées
• Pression d'éclatement : 42 bar (600 psi)
• Résistance ultime du revêtement : ≥ 5 800 psi (40 MPa)
• Allongement du revêtement : ≥ 500%
• Allongement maximal de la manguera : 2 % ; expansion maxi : 10 %
• Longueurs standard : 100 m et 200 m ; longueurs spéciales sur demande
• Conformité : tailles sélectionnées conformes MIL-PRF-370 type C
• Options d'acoplamentos : Camlock, Victaulic, Storz ; utiliser acoplamentos conductifs et mise à la terre
