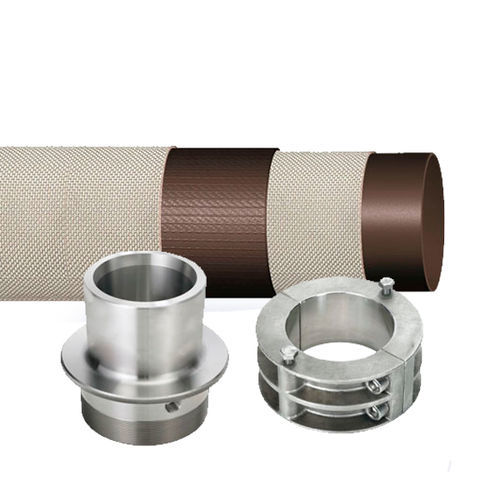

Tuyau flexible Oroflex Pro

de refoulementd'approvisionnementen caoutchouc

Vue d'ensemble
Oroflex Pro est un tuyau remontée de puits flexible en caoutchouc avec double renfort textile polyester, conçu pour l'installation de pompes submersibles, les puits et le transfèrement d'eau. Longueur standard disponible jusqu'à 200 mètres (coupe à la longueur). Température de service : -20°C à +80°C.

Points clés

• Construction en caoutchouc flexible avec double renfort textile polyester
• Conçu pour l'installation de pompes submersibles, applications de puits et transferts d'eau
• Diamètres disponibles de 2" à 8" avec différentes pressions nominales
• Longueurs standard jusqu'à 200 m ; option coupe à la longueur
• Température de fonctionnement : -20°C à +80°C

Tailles disponibles (Article / Code / Ø (pouces) / PN (bar) / Prof. max (m))
Article | Code | Ø (pouces) | PN (bar) | Prof. max (m)
F231000A | 1901 | 2″ | 30 | 300
F231000A* | 1901R | 2″ | 40 | 350
F559108A | 1902 | 3″ | 25 | 250
F559108A* | 1902R | 3″ | 40 | 350
F551693A | 1903 | 4″ | 21 | 200
F551729A | 1904 | 5″ | 21 | 200
F551730A | 1905 | 6″ | 21 | 200
F551731A | 1910 | 8″ | 16 | 150

Systèmes de connexion Oroflex Pro
Raccord conique démontable en inox 316
Article | Code | Ø | Description
C655032 | 2PCF | 2″ | TERM PR CSV GAS Ø2″ WITH FUSE
C653000 | 2PC | 2″ | TERM PR SSV GAS Ø2″ WITH PLUG
C654264 | 3PCF | 3″ | TERM PR CSV GAS Ø3″ WITH FUSE
C653010 | 3PC | 3″ | TERM PR SSV GAS Ø3″ WITH PLUG
C654824 | 4PCF | 4″ | TERM PR CSV FUS GAS Ø4″ WITH FUSE
C654825 | 4PCT | 4″ | TERM PR CSV FUS GAS Ø4″ WITH PLUG
C655020 | 5PCF | 5″ | TERM PR CSV FUS GAS Ø5″ WITH FUSE
C652312 | 5PCT | 5″ | TERM PR CSV TAP GAS Ø5″ WITH PLUG
C655121 | 6PCF | 6″ | NEW OROFLEX WELL TERM FUS GAS Ø6″ WITH FUSE
C655122 | 6PCT | 6″ | NEW OROFLEX WELL TERM TAP GAS Ø6″ WITH PLUG
C650080 | 5306F | 6″ | TERM PR CSV FUS GAS Ø6″ Max. 100 Mt. WITH FUSE
C653060 | 5306 | 6″ | TERM PR CSV TAP GAS Ø6″ Max. 100 Mt. WITH PLUG
C655103 | 8PCF | 8″ | TERM PR CSV FUS NPT Ø8″ WITH FUSE
C655104 | 8PCT | 8″ | TERM PR CSV TAP NPT Ø8″ WITH PLUG

Terminal en fer galvanisé avec bride
Article | Code | Ø | Description
C653802 | 5379 | 2″ | OROFLEX WELL A.G.PLET/SOLD HIL.2”
C653800 | 5380 | 3″ | OROFLEX WELL A.G.PLET/SOLD HIL.3”
C653810 | 5381 | 4″ | OROFLEX WELL A.G.PLET/SOLD HIL 4”
C653820 | 5382 | 5″ | OROFLEX WELL A.G.PLET/SOLD HIL 5”
C653829 | 5383 | 6″ | OROFLEX WELL SS PLET/SOLD HIL 6”

Terminal en fer galvanisé avec filetage extérieur
Article | Code | Ø | Description
C653700 | 5370 | 2″ | OROFLEX WELL A.G.THREAD HIL 2”
C653710 | 5371 | 3″ | OROFLEX WELL A.G.THREAD HIL 3”
C653720 | 5372 | 4″ | OROFLEX WELL A.G.THREAD HIL 4”
C653730 | 5373 | 5″ | OROFLEX WELL A.G.THREAD HIL 5”
C675270 | 75270 | 6″ | OROFLEX WELL A.G.THREAD HIL 6”

Raccord conique démontable inox 316 pour empalme
Article | Code | Ø | Description
C653400 | 2PCE | 2″ | TERM PR SPLICE Ø2″
C653410 | 3PCE | 3″ | TERM PR SPLICE Ø3″
C653420 | 4PCE | 4″ | TERM PR SPLICE Ø4″
C653430 | 5PCE | 5″ | TERM PR SPLICE Ø5″
– | 6PCE | 6″ | TERM PR SPLICE Ø6″

Autres produits associés

• Composants d'installation
• Oroflex Well System (tuyau de puits flexible PU, certifié pour eau potable si applicable)
• Accessoires Oroflex Well/Pro System

Caractéristiques techniques

• Nom produit : Oroflex Pro System
• Dénomination : Oroflex Pro
• Marque : TIPSA / OROFLEX
• Construction : Tuyau en caoutchouc flexible avec double renfort textile polyester
• Application : Installation de pompes submersibles, puits et transferts d'eau
• Longueur standard : Jusqu'à 200 m, coupe à la longueur
• Température de fonctionnement : -20°C à +80°C
• Diamètres et pressions typiques (Ø / PN / Prof. max) : 2" / 30–40 bar / 300–350 m; 3" / 25–40 bar / 250–350 m; 4" / 21 bar / 200 m; 5" / 21 bar / 200 m; 6" / 21 bar / 200 m; 8" / 16 bar / 150 m
• Options de connexion : Raccords coniques démontables inox 316, empalmes inox coniques démontables, terminaux en fer galvanisé avec bride ou filetage extérieur (codes multiples disponibles)
• Articles/codes types : voir tableaux ci‑dessus pour la liste complète des références, tailles et descriptions
