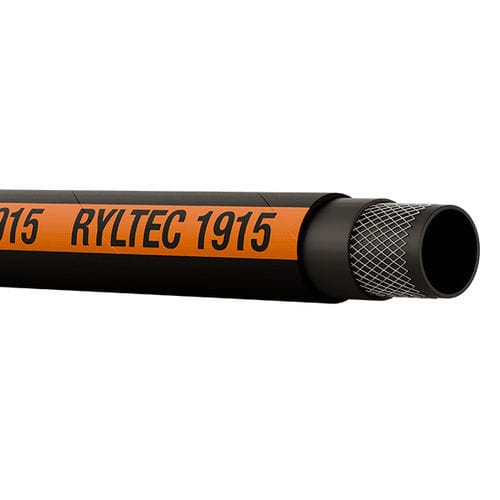

Tuyau flexible Ryltec 1915

de refoulementd'approvisionnementen caoutchouc

Description
Tuyau mandriné en caoutchouc NBR (nitrile) avec renfort textile et fils conducteurs principaux, conçu pour l'évacuation et le transfert de carburants et d'huiles.

Applications
Tuyau pour l'impulsion de hydrocarbures, déchargement de camions, transferts de carburant avec un contenu aromatique maximal de 50% et pour huiles dans les circuits de retour.

Performance
Plage de température : -30°C à +80°C.
Pression de service (WP) : 16 bar (ISO1307) (240 PSI).

Marquage
RYLTEC 1915 FUEL & OIL DISCHARGE – WP 16 BAR (240PSI) – Ref. Ø.

Gamme d'articles / Diamètres (tableau)
Article | Code | Ø (mm)
C306012 | 3319 | 13×24
C306016 | 3371 | 16×27
C306019 | 3352 | 19×31
C306022 | 3321 | 22×34
C306025 | 3353 | 25×37
C306028 | 3322 | 28×41
C306030 | 3354 | 30×42
C306032 | 3355 | 32×44
C306035 | 3356 | 35×47
C306038 | 3357 | 38×50
C306040 | 3358 | 40×55
C306045 | 3359 | 45×60
C306051 | 3360 | 51×67
C306055 | – | 55X69
C306060 | 3361 | 60×75
C306063 | 3362 | 63×79
C306070 | 3363 | 70×86
C306076 | 3364 | 76×92
C306080 | 3365 | 80×96
C306090 | 3366 | 90×106
C306102 | 3367 | 102×117
C306110 | 3372 | 110×126
C306114 | 3373 | 114×130
C306125 | 3374 | 125×143
C306152 | 3375 | 152×170

Caractéristiques / spécifications techniques

• Matériau : NBR (caoutchouc nitrile) comp. intérieur/extérieur.
• Construction : Tuyau mandriné en caoutchouc avec renfort textile et fils conducteurs principaux (antistatique).
• Médias prévus : Hydrocarbures (jusqu'à 50% d'aromatiques), carburants, huiles (y compris circuits de retour).
• Plage de température : -30°C à +80°C.
• Pression de service : 16 bar (ISO1307) — équivalent 240 PSI.
• Marquage : RYLTEC 1915 FUEL & OIL DISCHARGE – WP 16 BAR (240PSI) – Ref. Ø.
• Disponibilités : Plusieurs diamètres de 13×24 mm à 152×170 mm (voir tableau ci‑dessus pour les codes d'articles et diamètres).
• Utilisations typiques : Refoulement carburant/huile, déchargement camions, lignes de transfert de carburant.
