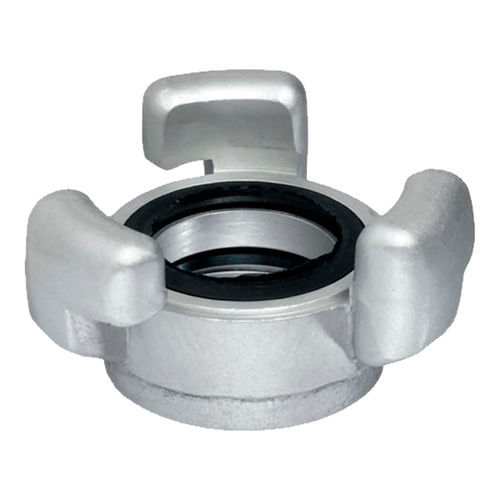

Raccord d'irrigation fileté I220700

femelle

Aluminium estampé
Article | Code | Ø (DN mm – Filetage ")
I220700 — 9708 — 25mm – 3/4"
I220688 — 9297 — 25mm – 1"
I220694 — 7087 — 45mm – 1 1/2"
I220038C — 7101 — 70mm – 2 1/2"
I160013 — 7306 — 100mm – 4"

Laiton type A
Article | Code | Ø (DN mm – Filetage ")
I160020 — 7429 — 45mm – 1 1/2"
I160029 — 7451 — 70mm – 2 1/2"

Aluminium moulé type T
Article | Code | Ø (DN mm – Filetage ")
I160003 — 7280 — 45mm – 1 1/2"
I160007 — 7305 — 70mm – 2 1/2"

KUGEL
Article | Code | Ø (DN mm – Filetage ")
I220060 — KRI34 — 25mm – 3/4"
I220061 — KRI1 — 25mm – 1"
I220693 — KRI112 — 45mm – 1 1/2"
I220066 — KRI212 — 70mm – 2 1/2"

Caractéristiques / spécifications techniques

• Nom commercial : Raccords Barcelona
• Type de filetage : filetage femelle fixe
• Norme applicable : UNE 23.400
• Matériaux disponibles : aluminium estampé ; laiton (Type A) ; aluminium moulé (Type T) ; versions KUGEL
• Diamètres nominals et tailles de filetage correspondantes : 25 mm (3/4", 1") ; 45 mm (1 1/2") ; 70 mm (2 1/2") ; 100 mm (4")
• Codes articles multiples listés par matériau/taille pour commande et référence (voir tableaux ci‑dessus)
