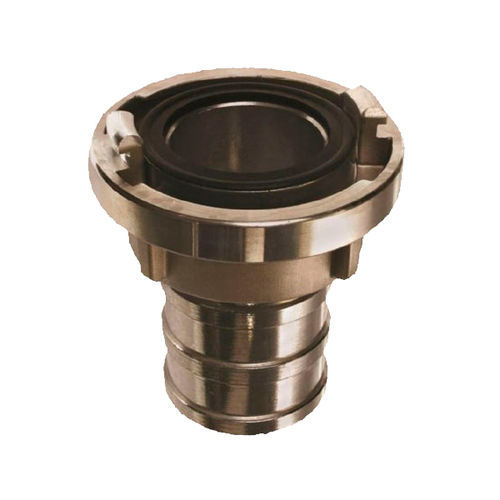

Raccord d'irrigation C770210

Description du produit
Raccord STORZ pour applications sur tuyaux d'aspiration et de refoulement. Convient pour la connexion à des raccords de type Storz en différentes tailles et diamètres nominaux ; usages typiques : transfert industriel, lutte contre l'incendie et lignes d'aspiration/refoulement de pompes.

Tableau - STORZ pour tuyaux d'aspiration/pression

• Taille Storz | Griffe (mm) | Ø Tuyau (mm) | Article | Code
• 25 – D | 31 | 19 | C770210 | 7021
• 25 – D | 31 | 25 | C781920 | 8192
• 38 | 51 | 38 | C789422 | 8319
• 52 – C | 66 | 19 | C770211 | 7022
• 52 – C | 66 | 25 | C781921 | 8193
• 52 – C | 66 | 38 | C783190 | 8119
• 52 – C | 66 | 45 | C783200 | 8320
• 52 – C | 66 | 50 | C749819 | 8325
• 52 – C | 66 | 52 | C783300 | 8330
• 65 | 81 | 38 | C749427 | 8240
• 65 | 81 | 52 | C749426 | 8241
• 65 | 81 | 63 | C743635 | 8341
• 65 | 81 | 65 | C783400 | 8342
• 75 – B | 89 | 65 | C783410 | 8351
• 75 – B | 89 | 70 | C783520 | 8352
• 75 – B | 89 | 75 | C783630 | 8363
• 110 -A | 133 | 100 | C783740 | 8374
• 110 -A | 133 | 110 | C783750 | 8385
• 110 -A | 133 | 125 | C749799 | 8386
• 125 | 148 | 125 | C749766 | 8315
• 150 | 160 | 150 | C783950 | 8316

Autres produits associés

• Clé
• Raccord fixe fileté femelle
• Raccord fixe fileté mâle

Caractéristiques / spécifications techniques

• Brand: TIPSA | Kuriyama
• Produit : Raccord pour tuyau (type Storz) pour tuyaux d'aspiration et de refoulement
• Tailles Storz disponibles : 25 – D, 38, 52 – C, 65, 75 – B, 110 -A, 125, 150
• Diamètres de griffe (mm) : 31, 51, 66, 81, 89, 133, 148, 160 (selon la taille)
• Diamètres nominaux de tuyau compatibles (Ø mm) : 19, 25, 38, 45, 50, 52, 63, 65, 70, 75, 100, 110, 125, 150
• Produit proposé en plusieurs configurations (voir le tableau pour l'Article et le Code interne par configuration)
