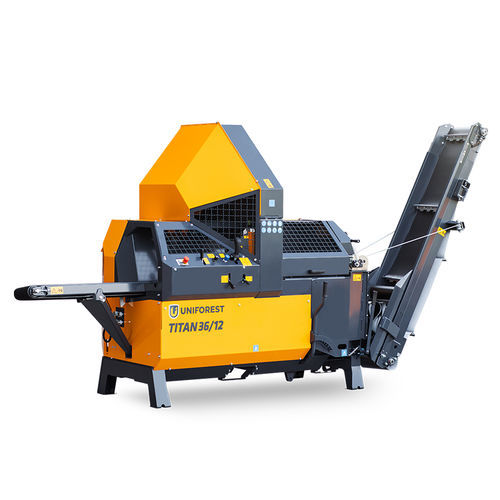

Combiné scie/fendeuse avec scie circulaire TITAN 36/12

traînéavec convoyeur à bandesur prise de force

Vue d'ensemble
Le TITAN 36/12 est le scieur-fendeur le plus compact et rapide de la gamme TITAN, conçu pour une productivité élevée dans un encombrement réduit. Disponible en version routière sur remorque avec moteur essence pour une mobilité complète sur site. Une lame circulaire carbure de 850 mm permet la coupe de grumes jusqu’à 360 mm de diamètre ; force de fendage standard 10 t (12,5 t en option) et fonction BOOMSPEED pour adapter automatiquement la vitesse des vérins, cycle de fendage typique de 2,2 s.

À propos de la machine
Compacte, rapide et polyvalente, la TITAN 36/12 associe une commande mécano-hydraulique à une conception ergonomique. Différentes options d'entraînement (PTO — prise de force tracteur, PTO + moteur électrique, moteur essence) permettent l'utilisation avec tracteurs, alimentation électrique fixe ou motorisation autonome ; la version remorquée assure la mobilité et l'opérabilité sur site.

Équipements standard

• BOOMSPEED
• Lame circulaire 850 mm (carbure)
• Force de fendage 10 t (standard)
• Tapis convoyeur télescopique de 5 m
• Décalage hydraulique du tapis convoyeur gauche–droite ±15°
• Demi-course du vérin de fendage (activation partielle)
• Couteau de fendage 2/4, 2/6 ou 2/8
• Levier de désaccouplement de la transmission de la lame circulaire

Équipements optionnels

• Augmentation de la force de fendage jusqu'à 12,5 t
• Couteau de fendage 2/10 (pour bois plus tendre)
• Volet pour dernière bûche
• Rouleau d'alimentation agressif
• Table élévatrice intégrée
• Refroidisseur d'huile

Principales caractéristiques et composants
La machine est équipée d'une lame circulaire 850 mm à pointe carbure, résistante aux corps étrangers et conçue pour une coupe rapide. L'avance de la lame et la vitesse de coupe sont pilotées hydrauliquement. BOOMSPEED utilise des vérins double-piston pour deux vitesses de déplacement : une vitesse de travail pour le bois résistant et une vitesse augmentée pour les passages peu résistants, réduisant le cycle de fendage jusqu'à 40 %.

Composants remarquables (points forts de la fiche produit)

• Tapis d'alimentation — alimentation régulière et contrôlée des grumes vers la machine
• Stabilisateur hydraulique de la grume — maintien sécurisé pour une coupe précise
• Diamètre de coupe jusqu'à 360 mm (grâce à la lame de 850 mm)
• Amortisseurs pour chute contrôlée des morceaux découpés dans le canal de fendage
• Force de fendage 10 t standard (augmentation à 12,5 t en option)
• Options de couteau de fendage polyvalentes (2/4, 2/6, 2/8 standard ; 2/10 en option)
• Activation demi-course du vérin de fendage pour bûches courtes
• Rouleau d'alimentation agressif (option) pour meilleure préhension
• Volet de dernière bûche (option) pour éviter le basculement de la dernière pièce
• Réglage position tapis L/R ±15°
• Cache alimentation (empêche la connexion simultanée PTO et moteur électrique)
• Levier de désaccouplement de la transmission de la lame

Tableau de bord / commandes (points clés)

• Activation de la demi-course du vérin de fendage
• Arrêt d'urgence du vérin de fendage
• Manomètres de pression de fendage et de commande
• Interrupteur moteur électrique ON/OFF (si équipé)
• Arrêt d'urgence de la machine
• Réglage de la vitesse d'avance de la lame circulaire
• Avance/recul des rouleaux d'entraînement (droite/gauche), fendage (haut), serrage et sciage (bas)
• Avance/recul des grumes (haut/bas)
• Réglage de la vitesse du tapis convoyeur
• Volet dernière pièce ON/OFF
• Engagement/désengagement de la transmission courroie de la lame
• Extension/rétraction du convoyeur de sortie
• Montée/descente du couteau de fendage
• Réglage de l'inclinaison du convoyeur de sortie

Données techniques (résumé)
Model: CD | CD+E | TR GASOLINE
Drive: PTO (prise de force - tracteur) | PTO (prise de force - tracteur) / moteur électrique | moteur essence
Max. log diameter (mm): 360 | 360 | 360
Splitting force (kN / t): 100 / 10 (125 / 12,5 optionnel) | 100 / 10 (125 / 12,5 optionnel) | 100 / 10 (125 / 12,5 optionnel)
Log length (cm): 20 / 25 / 33 / 40 / 50 (longueurs disponibles) | idem | idem
Saw blade diameter (mm): 850 | 850 | 850
Electric motor power (kW): - | 11 | -
Recommended tractor power for drive (kW / hp): 15 / 20 | 15 / 20 | -
Recommended tractor power for transport (kW / hp): 45 / 60 | 45 / 60 | -
PTO speed (min-1): 420–490 | 420–490 | -
Linkage category: II | II | -
Operation: Mécano-hydraulique | Mécano-hydraulique | Mécano-hydraulique
Oil capacity (l): 65 | 65 | 65
Conveyor belt offset left-right (°): 15 | 15 | 15
Conveyor belt width (mm): 330 | 330 | 330
Conveyor belt length (m): 5 | 5 | 5
Feed-in conveyor belt height (mm): 910 | 910 | 910
Feed-in conveyor belt length (mm): 1900 | 1900 | 1900
Width (mm): 2350 | 2350 | 3800
Depth (mm): 1150 | 1150 | 1900
Height (mm): 2500 | 2500 | 2500
Weight (kg): 950 | 1100 | 1100

Caractéristiques techniques

• Nom du modèle : TITAN 36/12
• Diamètre de coupe maximum : 360 mm (36 cm)
• Diamètre de lame : 850 mm (pointe carbure)
• Force de fendage : 10 t standard, 12,5 t en option
• Cycle de fendage (BOOMSPEED) : 2,2 s (typique)
• Convoyeur : convoyeur télescopique de sortie 5 m ; tapis d'alimentation 1900 mm ; hauteur d'alimentation 910 mm ; largeur de bande 330 mm ; déport latéral ±15°
• Options d'entraînement : PTO (tracteur), PTO + moteur électrique (CD+E), moteur essence (TR GASOLINE)
• Option moteur électrique (CD+E) : 11 kW
• Mode d'utilisation : commande mécano-hydraulique avec commandes ergonomiques
• Capacité d'huile : 65 L
• Poids : environ 950 kg (CD) à ~1100 kg (CD+E / TR GASOLINE)
