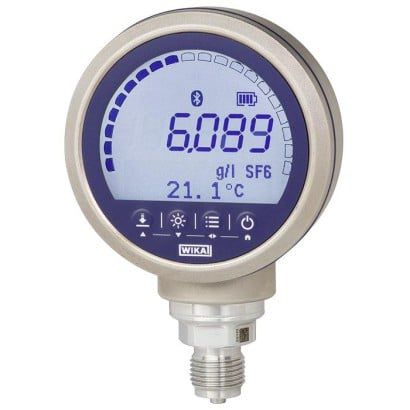

Capteur de gaz SF6 GDI-100-D

L’indicateur de densité de gaz de précision GDI-100-D reprend le principe d’un indicateur analogique de densité de gaz SF6, mais il fonctionne avec un tel niveau de précision qu’il s’appuie sur la technologie d’un capteur numérique. La précision de la technologie de mesure numérique ainsi que la simplicité d’un appareil analogique sont donc combinées dans le GDI-100-D, ce qui en termes de performance, de facilité d’utilisation et de caractéristiques de performances, est tout à fait inédit dans le domaine de la mesure de densité de gaz SF6. Surveillance temporaire Les disjoncteurs remplis de gaz SF6 doivent être surveillés, notamment après des opérations de maintenance et pour de nouvelles installations, sur une période de temps donnée, de façon à éliminer tout risque éventuel de fuite ou de maintenance défectueuse. Le GDI-100-D permet cette surveillance temporaire et enregistre les paramètres de densité de gaz, de pression et de température. Précision Le GDI-100-D est équipé d’un capteur de grande précision issu du manomètre digital de précision CPG1500 et il détermine la densité du gaz SF6 avec une précision de 0,6 %. Cette densité est déterminée à partir des paramètres de pression et de température via une équation virale complexe gérée par l’électronique d’évaluation interne. Les variations de pression résultant des échanges thermiques seront compensées et n’affecteront pas l’indication de la densité de gaz. La pression et la température sont référencées à 20 °C à travers la compensation en température. De plus, on retrouve sur cet appareil la totalité des fonctionnalités du CPG1500 en complément des fonctions liées au gaz SF6.
