Remorque autochargeuse TK-12

portéeà 2 essieuxpour balles

Présentation
La remorque auto-chargeuse à balles TK-12 est conçue pour la collecte rapide, le transport et l'empilement de balles rectangulaires de paille ou de foin. Un dispositif d'amenée spécifique saisit les balles sur le champ, les élève sur la plate-forme et le déchargement hydraulique permet un empilement ordonné. Avec une capacité allant jusqu'à 12 balles et une compatibilité avec des tracteurs à partir de 185 ch, le TK-12 facilite la manutention des balles en exploitation.

Résumé
Nombre de balles : 12
Dimensions de balle (exemple) : 2,4 x 1,2 x 0,9 m
Puissance tracteur requise : 185 ch

Fonctionnement

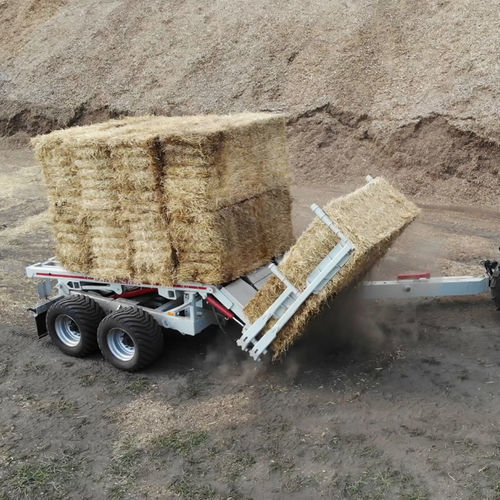

La remorque auto-chargeuse TK-12 sert à prélever des balles rectangulaires sur le champ, à les transporter et à les empiler sur le lieu de stockage. Les balles sont saisies par le mécanisme d'amenée (prise des deux côtés et levage sur la plate-forme). Une particularité est le chargement simultané de 2 balles rectangulaires sur la plate-forme.
Sur la plate-forme, les balles sont repoussées vers l'arrière par un convoyeur et maintenues par deux butées ; les racks se rétractent lors d'un nouveau chargement.
Lorsque la remorque est pleine, le déchargement s'effectue en tas sur une surface plane et dure. Toutes les opérations sont commandées depuis la cabine du tracteur par l'opérateur.

Performance

• Productivité – 180 balles par heure.
• Le déchargement d'un camion de balles prend 30–40 secondes.

Équipement complet du TK-12

• Suspension d'équilibre, demi-essieu ADR 90×90 (Italie) – 4 pcs.
• Pneus BKT (Inde).
• Disques Pronar (Pologne).
• Support mécanique.
• Options d'attelage : 40, 50, 90 mm Sharmuller (Autriche).
• Système électrique 12 volts.
• Commande joystick depuis la cabine du tracteur.
• Système hydraulique à faible entretien.

Données techniques pour la configuration de base
Semi-remorque-chargeuse — TK-12
Dimensions, m / nombre de balles : 2.4×1.2×0.9 – 12 pcs ; 2.4×1.2×0.8 – 12 pcs ; 2.4×1.2×0.7 – 14 pcs
Poids maximal de la balle, kg : 1 360
Capacité de charge, kg : structures de la lance – 2 000 ; plates-formes – 11 340
Poids à vide, kg : 8 350
Poids en ordre de marche, kg : 19 690
Dimensions de transport, mm — longueur : 8 730 ; largeur : 3 630 ; hauteur : 3 980
Demi-essieux : 90×90 – 4 pcs
Taille des roues : 550/45-22.5
Puissance tracteur requise : 185 ch
*Toutes les données techniques sont fournies sans équipements supplémentaires. La déviation admissible des valeurs réelles est ±2%

Caractéristiques techniques

• Modèle : TK-12
• Type : Remorque auto-chargeuse à balles / semi-remorque-chargeuse
• Nombre de balles (typique) : 12 pcs (selon dimensions des balles)
• Dimensions de balles supportées : 2.4×1.2×0.9 m (autres tailles prises en charge selon variantes de capacité)
• Poids maximal de la balle : 1 360 kg
• Capacité de charge (lance) : 2 000 kg
• Capacité de charge (plates-formes) : 11 340 kg
• Poids à vide : 8 350 kg
• Poids total (plein) : 19 690 kg
• Longueur de transport : 8 730 mm
• Largeur de transport : 3 630 mm
• Hauteur de transport : 3 980 mm
• Demi-essieux : 90×90 (4 pcs)
• Taille des roues : 550/45-22.5
• Puissance tracteur requise : 185 ch
