Ventilateur pour bâtiment agricole ZAvblue2

de circulation d'aircentrifuge

Présentation
ZAvblue2 est une série de ventilateurs centrifuges compacte conçue pour les systèmes de ventilation et de refroidissement nécessitant un rendement système élevé et un faible niveau sonore. La combinaison de la technologie moteur ECblue et d'une roue biomimétiquement optimisée avec entrée d'air agrandie permet d'atteindre des rendements systèmes supérieurs à 70 % et une réduction du bruit jusqu'à 3 dB par rapport à la génération précédente, offrant ainsi un débit volumique supérieur pour une consommation énergétique réduite.

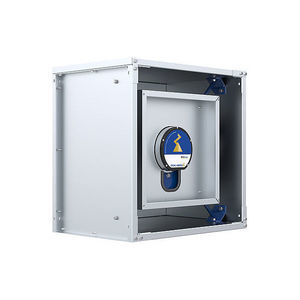

Module de performances ZApilotXL
ZAvblue2 est disponible avec le module de performances ZApilotXL. Les dimensions de fixation sont identiques à celles du module GR pour un remplacement « drop-in » sans modifications majeures. Avec ZApilotXL, le rendement global peut augmenter jusqu'à 7 %, rendant la combinaison adaptée aux installations à fort débit volumique.

Caractéristiques

• Rendement système jusqu'à 70,1 % (jusqu'à 74,4 % avec ZApilotXL)
• Technologie moteur ECblue à rotor externe avec contrôleur intégré
• Roue biomimétiquement optimisée et entrée d'air agrandie pour un écoulement orienté débit volumique
• Conception très compacte pour espaces d'installation restreints
• Consommation énergétique réduite avec débit accru
• Amélioration acoustique jusqu'à –3 dB par rapport au modèle précédent

Spécifications produit

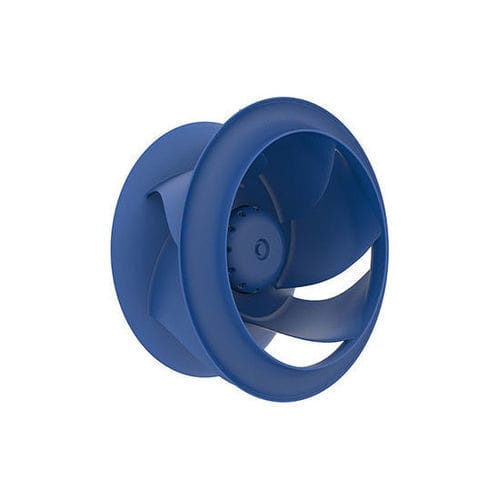

Roue libre de dernière génération ZAvblue2, 6 pales courbes en arrière profilées 3D. Matériau de la roue : composite haute performance. Version disponible avec buse d'entrée en tôle galvanisée. Diamètres de roue disponibles : 250, 280, 315, 355, 400, 450, 500, 560, 630 mm. Débits libres jusqu'à env. 23 000 m³/h ; augmentation de pression statique maximale jusqu'à 1 600 Pa. Installation compacte possible ; le module ZApilotXL augmente les performances pour les applications à fort débit.

Propriétés et points particuliers
Les pales profilées 3D, le diffuseur rotatif et l'éjection diagonale fournissent des débits élevés, un rendement de roue élevé et un niveau sonore réduit. Le design convient aux applications à fort débit dans des espaces d'installation restreints.

Concepts moteurs

• Moteurs à rotor externe : technologie ECblue avec contrôleur intégré adapté au ventilateur

Caractéristiques techniques

• Modèle / série : ZAvblue2
• Type de roue : roue libre avec 6 pales courbes en arrière profilées 3D
• Matériau de la roue : composite haute performance
• Option buse d'entrée : tôle galvanisée
• Tailles de roue disponibles : 250 mm, 280 mm, 315 mm, 355 mm, 400 mm, 450 mm, 500 mm, 560 mm, 630 mm
• Débit volumique (soufflage libre) : jusqu'à env. 23 000 m³/h
• Augmentation de pression statique maximale : jusqu'à 1 600 Pa
• Rendement système : jusqu'à 70,1 % (jusqu'à 74,4 % avec ZApilotXL)
• Gain d'efficacité avec ZApilotXL : jusqu'à 7 %
• Amélioration acoustique : jusqu'à –3 dB par rapport au modèle précédent
• Points forts de conception : entrée d'air optimisée, diffuseur rotatif, éjection diagonale, comportement d'écoulement orienté débit
• Installation : conception extrêmement compacte pour espaces restreints ; dimensions de fixation identiques au module GR pour remplacement « drop-in » (compatibilité ZApilotXL)
• Technologie moteur : moteurs à rotor externe ECblue avec contrôleur intégré
• Applications typiques : systèmes de ventilation et de refroidissement, installations sensibles au bruit, pompes à chaleur, ventilation résidentielle, centres de données, refroidissement d’appareils, compresseurs, machines d’emballage et de production, postes de travail en salle blanche
