Valvola di arresto 0200360.050303

a sferain plasticain polipropilene

Descrizione

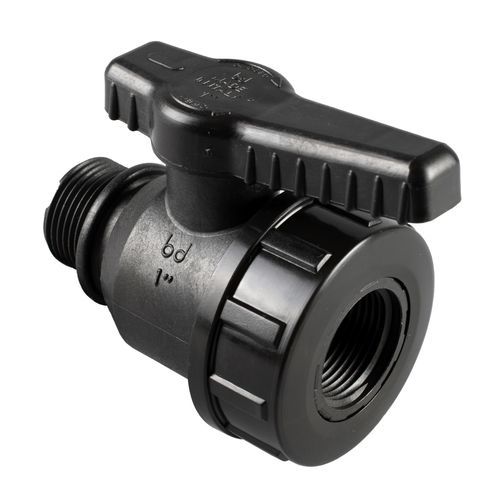

Valvola a sfera ispezionabile femmina‑maschio in polipropilene nero rinforzato con fibra di vetro, fornita con O‑Ring in NBR. Progettata per intercettazione in linea, garantisce passaggio totale e può essere smontata per ispezione e manutenzione.

Caratteristiche principali

• Tipologia: valvola a sfera ispezionabile (configurazione femmina‑maschio)
• Materiale: polipropilene rinforzato con fibra di vetro (nero)
• Attacchi: estremità femmina filettata G — estremità maschio filettata G1
• Tenuta: O‑Ring in NBR
• Passaggio integrale
• Pressione di lavoro: 10 bar a 20°C

Varianti / Riferimenti

• 0200360.050303 — G: 1/2" — G1: 1/2" — DN: 15 — L: 16 — L(1): 17,5 — H: 85 — H1: 97 — E: 58
• 0200360.050505 — G: 3/4" — G1: 3/4" — DN: 20 — L: 17 — L(1): 19 — H: 94 — H1: 114 — E: 64
• 0200360.050707 — G: 1" — G1: 1" — DN: 25 — L: 19 — L(1): 22 — H: 102 — H1: 124 — E: 72
• Riferimenti immagine / SKU presenti in scheda: 0200360, 0200360A

Documenti disponibili

• Archivio / modelli 3D: files/0200360.zip (download nella scheda prodotto)

Specifiche tecniche

• Tipo prodotto: valvola a sfera ispezionabile per intercettazione
• Corpo: polipropilene rinforzato con fibra di vetro (nero)
• O‑Ring: NBR (gomma nitrilica)
• Norma filettature: G (filetto cilindrico) secondo ISO 228/1; nota del produttore: applicata una leggera conicità interna per garantire la tenuta idraulica — prevedere una leggera serraggio in sede di avvitamento (vedi tabella coppia)
• Connettività: filetti G / G1
• Pressione di esercizio: 10 bar a 20°C
• Temperatura massima: 80°C (a seconda dell'applicazione)
