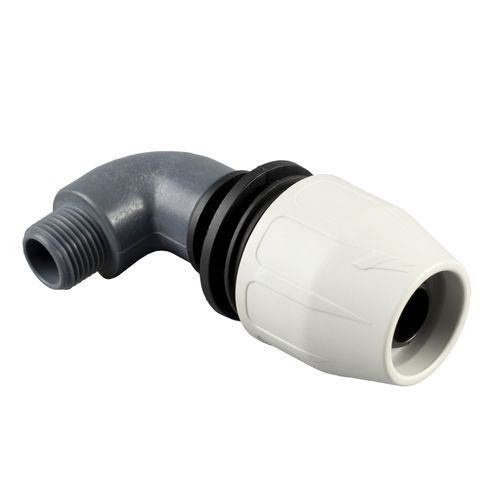

Raccordo per irrigazione a gomito BDFast® COMPACT

filettatoin polipropilenein PP

Il BDFast® Compact è un raccordo maschio a gomito di 90° stampato a iniezione in polipropilene, progettato per collegare un tubo DN su un'estremità e una filettatura maschio G1 sull'altra. È disponibile in diverse varianti di dimensioni DN/G1 per adattarsi a differenti diametri di tubo e misure di filettatura, con ingombri compatti adatti a installazioni con spazio limitato.

Varianti / codici disponibili e dimensioni:

• Codice 0102537.050313 — DN 13 (1/2"), G1 1/2", D 9.5 mm, E 38 mm, E1 29 mm, L 16 mm, H 43 mm, H1 32 mm
• Codice 0102537.050316 — DN 16 (5/8"), G1 1/2", D 12 mm, E 42 mm, E1 29 mm, L 16 mm, H 43 mm, H1 34 mm
• Codice 0102537.050320 — DN 20 (25/32"), G1 1/2", D 15 mm, E 49 mm, E1 29 mm, L 16 mm, H 43 mm, H1 38 mm
• Codice 0102537.050513 — DN 13 (1/2"), G1 3/4", D 9.5 mm, E 38 mm, E1 35 mm, L 19 mm, H 50.5 mm, H1 33 mm
• Codice 0102537.050516 — DN 16 (5/8"), G1 3/4", D 12 mm, E 42 mm, E1 35 mm, L 19 mm, H 50.5 mm, H1 35 mm
• Codice 0102537.050520 — DN 20 (25/32"), G1 3/4", D 15 mm, E 49 mm, E1 35 mm, L 19 mm, H 50.5 mm, H1 38 mm

Caratteristiche / specifiche tecniche:

• Serie / famiglia: BDFast® Compact (Linea 1000 - Le Innovazioni)
• Materiale: polipropilene (PP)
• Tipo: gomito 90°, raccordo maschio
• Connessioni: un'estremità per tubo DN (varie misure DN / mm), estremità opposta filettatura maschio G1 (1/2" o 3/4" a seconda della variante)
• Ingegneria compatta (dimensioni variabili: L da 16 a 19 mm; H appross. 43–50,5 mm)
• Più codici prodotto coprono la gamma di combinazioni DN e G1 (vedere lista varianti)
