Raccordo per irrigazione a gomito 0801252.060909

filettatoin PPin polipropilene

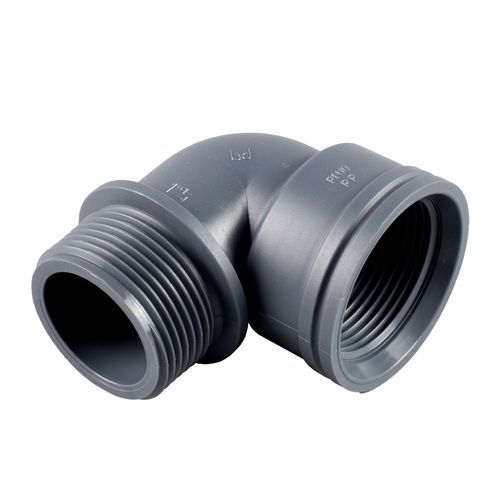

Gomito a 90° in polipropilene (PP) colore grigio scuro, con un'estremità maschio filettata G1 (esterna) GAS secondo ISO 228/1 e un'estremità femmina filettata G (interna) GAS secondo ISO 228/1. Il prodotto fa parte della Linea 8000 - Senza PVC di Bucchi Srl.

Varianti disponibili

• Codice 0801252.060909 — G1: 1\"1/4 — G: 1\"1/4 — L: 21 — L(1): 24,5 — H: 72,5 — H1: 79,5 — E: 49,5
• Codice 0801252.061111 — G1: 1\"1/2 — G: 1\"1/2 — L: 21 — L(1): 24,5 — H: 79,5 — H1: 88,5 — E: 58
• Codice 0801252.061515 — G1: 2\" — G: 2\" — L: 24 — L(1): 28 — H: 96 — H1: 106,5 — E: 70,5

Disegni / Documentazione

• Modelli 3D e scheda tecnica disponibili per il download in un file ZIP (files/0801252.zip)

Caratteristiche / Specifiche tecniche

• Standard di connessione (esterno): Filettatura esterna GAS cilindrica UNI ISO 228/1
• Standard di connessione (interno): Filettatura interna GAS cilindrica UNI ISO 228/1
• Nota sul profilo filettato: Bucchi Srl adotta la ISO 228/1 come standard ma utilizza una filettatura interna leggermente conica per migliorare la tenuta idraulica; è previsto un leggero serraggio con chiave per garantire la tenuta (vedere tabella coppie di serraggio)
• Pressione di esercizio: 10 bar a 20°C
• Temperatura massima di esercizio: 80°C
• Materiali: Polipropilene (PP)
• Colore: Grigio scuro (RAL 7015)
