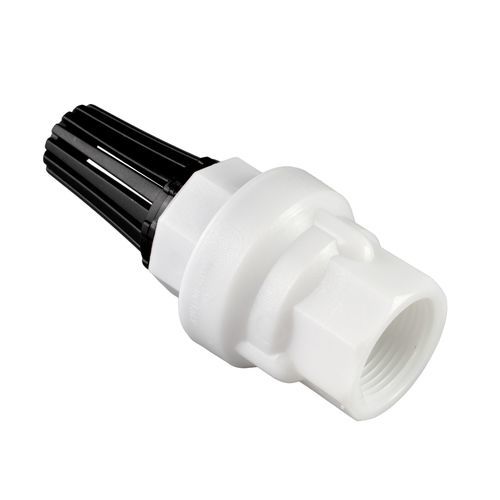

Valvola 0200720.030303

Questa valvola di fondo Yuri è progettata per impianti fluidi per impedire il ritorno del fluido. Costruita in resina acetalica (POM) con attacchi femmina filettati GAS e filtro removibile. Fornita con guarnizione piana in NBR. Disponibile in diverse misure e varianti.

Varianti

• 0200720.030303 — G: 1/2", L(1): 16, H: 105, E: 40, K: 27
• 0200720.030505 — G: 3/4", L(1): 17, H: 117, E: 47, K: 34
• 0200720.030707 — G: 1", L(1): 18, H: 129, E: 57, K: 41

3D models / file scaricabili

• Modelli 3D e file tecnici disponibili in un pacchetto ZIP scaricabile: files/0200720.zip

Materiali e costruzione

• Corpo: Resina acetalica (POM)
• Filtro: Polipropilene (PP) o Poliammide (PA, nylon 66) nero
• Guarnizione: NBR (gomma)
• Componenti interni: Acciaio (se applicabile)

Dati tecnici

• Standard di connessione: Filettatura interna GAS cilindrica ISO 228/1
• Pressione di esercizio: 10 bar a 20°C
• Temperatura massima di esercizio: 85°C
• Colori: Naturale (POM) e Nero (RAL 9011)

Altre informazioni

• I valori di coppia di serraggio consigliati dipendono dalla conformità del filetto alle specifiche internazionali (immagine guida disponibile nella scheda prodotto).

Caratteristiche / specificazioni tecniche

• Standard di connessione: Filettatura interna GAS cilindrica ISO 228/1
• Pressione di esercizio: 10 bar @ 20°C
• Temperatura massima: 85°C
• Materiali: Resina acetalica (POM); Poliammide (PA, nylon 66); Polipropilene (PP); NBR; Acciaio
• Colori disponibili: Naturale; Nero (RAL 9011)
• Codici / dimensioni disponibili: 0200720.030303 (1/2"), 0200720.030505 (3/4"), 0200720.030707 (1")
• Pacchetto scaricabile: files/0200720.zip (modelli 3D / file tecnici)
