Monitor per il settore agricolo Seed Master Integra

per fiorieraLEDdi controllo del flusso di semi

Panoramica

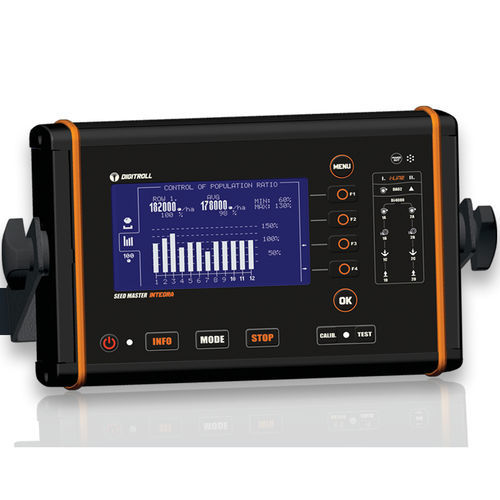

Seed Master Integra è un monitor di semina integrato per seminatrici e seminatrici pneumatiche che fornisce monitoraggio del flusso e rilevamento di ostruzioni, conteggio dei semi e visualizzazione della popolazione, controllo del flusso di concime granulare, allarmi livello tramoggia, protezioni di rotazione e contatore di ettari. L'unità visualizza le prestazioni fino a 128 file su un display grafico 4.7-inch ad alto contrasto. Due porte i-LiNE consentono il monitoraggio separato di file seme e fertilizzante. L'operazione avviene tramite tasti diretti e LED di stato.

Caratteristiche di sistema

• Monitoraggio flusso/ostruzione per fino a 3 prodotti indipendenti su seminatrici pneumatiche e alcune meccaniche
• Conteggio semi, controllo flusso fertilizzante e insetticida su piantatrici
• Programma completo di controllo semina per piantatrici fino a 24 file di semi + 24 file di fertilizzante/insetticida
• Taratura in movimento della densità seme target
• Tracciamento velocità manuale o automatico
• Regolazione tramline (ritmi simmetrici o asimmetrici)
• Controllo posizione di fine corsa motore/attuatore chiusura fila
• Visualizzazione livello tramoggia con allarme basso livello
• Due protezioni di rotazione (un canale con visualizzazione numerica RPM)
• Rilevamento e indicazione di accumulo di polvere o ostruzioni sui sensori

Funzioni del sistema

• Funzioni per piantatrici: conteggio, monitoraggio flusso prodotto, controllo tramline
• Funzioni per seminatrici: monitoraggio multi-prodotto e ostruzioni
• Contatore area (ettari)

Rilevatori di ostruzione semi – DS4000i (sintesi)
I moduli DS4000i sono progettati per il monitoraggio del flusso di semi su seminatrici. Ogni modulo impiega quattro sensori a infrarossi per rilevare semi piccoli (es. colza) e registra il flusso senza necessità di accumulo nel tubo. La taratura rapida e precisa consente la rilevazione immediata delle ostruzioni.

Caratteristiche sensore semi

• Rilevamento flusso / ostruzione semi (DS4000i)
• Connessione in linea fino a 128 file
• Taratura in movimento della densità attesa
• Compatibile con tubi aria Ø 25–35 mm
• Rilevamento particelle con 4 coppie IR
• Apertura rapida senza utensili per pulizia

Rilevatori ostruzione fertilizzante – DSGR4000i (sintesi)
I moduli DSGR4000i monitorano la continuità del flusso di fertilizzanti granulari su piantatrici di precisione, seminatrici pneumatiche o meccaniche. Ogni optomodule contiene un microcontrollore per l'elaborazione intelligente del segnale. La connessione in linea e l'intercambiabilità semplificano l'installazione.

Caratteristiche sensore fertilizzante

• Rilevamento flusso / ostruzione concime granulare (DSGR4000i)
• Connessione in linea fino a 128 file
• Taratura della densità attesa del fertilizzante
• Compatibile con tubi aria Ø 25–35 mm
• Rilevamento particelle con 4 coppie IR

Rilevamento polvere e compensazione (DDC)
I sensori Digitroll includono Dust Detection & Compensation per estendere gli intervalli tra le pulizie. Il sistema aumenta l'intensità della luce IR quando la superficie del sensore si sporca; al raggiungimento di una soglia appare il simbolo 'sensore impolverato' e può essere attivato un allarme di pulizia. La DDC mantiene automaticamente la sensibilità.

Componenti sistema e accessori

• Monitor: Seed Master Integra
• Sensore ostruzione semi: DS4000i
• Sensore ostruzione fertilizzante: DSGR4000i
• Modulo velocità: DA 02i (ricevitore segnale ruota)

Note tecniche sensori

• Tipo sensore: fotocellula optomodule
• Sensori ostruzione: DS4000i / DSGR4000i / DSmGR4000i
• Oggetti rilevabili standard: semi, fertilizzanti granulari, microgranulati
• Dimensione minima rilevabile*: 1–2 mm (dipende da velocità e stato polvere)
• Velocità massima rilevabile: circa 25 m/s
• Elementi ottici di rilevamento: 4 coppie
• Processo di rilevamento: elaborazione digitale del segnale con ADC e compensazione automatica della polvere

Specifiche tecniche monitor INTEGRA

• Display: LCD grafico ad alto contrasto 4.7-inch
• Retroilluminazione: LED
• Tasti soft: 4
• Tasti rapidi: 7 modalità
• Tensione di esercizio: 10–16 VDC
• Temperatura di esercizio: -20 a +70 °C
• Temperatura di stoccaggio: -30 a +80 °C
• Protezioni: sovracorrente e inversione di polarità
• Dimensioni (L x A x P): 225 x 140 x 35 mm

Applicazioni tipiche e vantaggi

• Combi-seminatrici che applicano semi e fertilizzanti a portate differenti
• Seminatrici pneumatiche con oltre 64 file
• Piantatrici che richiedono controllo con fotosensori e funzioni di regolazione aggiuntive

Specifiche tecniche

• Modello: monitor Seed Master Integra
• Max file monitorabili: fino a 128
• Prodotti monitorabili simultaneamente: fino a 3
• Configurazione piantatrice supportata: fino a 24 file semi + 24 file fertilizzante/insetticida
• Connessione sensori: in linea fino a 128 sensori
• Ottica sensori: 4 coppie IR
• Min particella rilevabile: 1–2 mm
• Velocità max rilevabile: circa 25 m/s
• Alimentazione: 10–16 VDC
• Temp. esercizio: -20 a +70 °C; stoccaggio: -30 a +80 °C
• Dimensioni monitor: 225 x 140 x 35 mm
• Funzioni chiave: taratura in movimento, tracciamento velocità manuale/auto, regolazione tramline, allarme livello tramoggia, protezioni rotazione, DDC
