Scuotitore per alberi per agrumi OE4.4

per fruttaper mandorleper ciliegie

Panoramica prodotto

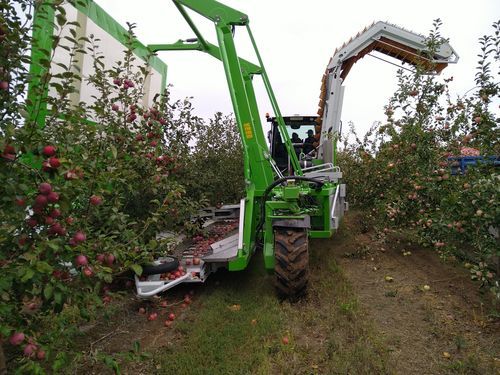

Raccoglitrice laterale a funzionamento continuo che integra un secchiello vibrante (shaker) e un sistema di raccolta in un'unica macchina posizionata accanto all'albero. I modelli OE5 sono progettati per mele e ciliegie acide; AH5 per mandorle e pistacchi. Il sistema consente la raccolta continua grazie allo shaker e a una copertura a ombrello che impedisce la caduta dei frutti e li convoglia verso il nastro.

Funzionamento e caratteristiche
Le funzioni di vibrazione e raccolta sono combinate in una singola macchina laterale. Un comando elettroidraulico guida i frutti dall'albero verso l'ombrello sulla fila, attraverso una tenuta verso il nastro centrale, quindi su un nastro di scarico, un elevatore e una fase di pre‑pulizia fino a un cassone motorizzato che circola nella fila adiacente. Il telaio offre sospensioni laterali elevate e controllate e compensazione delle pendenze per terreni difficili. Tutte le funzioni sono gestite dalla cabina; la modifica della modalità di raccolta durante il trasporto è elettroidraulica e richiede circa 2 minuti. Versione omologata per strada disponibile (4 m).

Tipologie di colture idonee

• Mele
• Ciliegie acide
• Prugne
• Agrumi
• Mandorle
• Pistacchi
• Frutti e frutta secca simili

Requisiti per gli impianti
Parametri del frutteto :

• Distanza tra file (tronco a tronco): > 5,0 m
• Distanza tra alberi (tronco a tronco): > 1,8 m
• Diametro del tronco: 80 – 200 mm
• Altezza libera e pulita del tronco: > 0,85 m
• Altezza dell'albero: < 5 m
• Larghezza della chioma: 3,2 – 5 m

Dati tecnici

• Motore: Deutz 4 cilindri o Deutz 6 cilindri, opzioni Stage V
• Potenza: Diesel 55 kW / 75 hp fino a > 130 hp
• Metodo di raccolta: "Shake & Catch" continuo con controllo automatico del vibratore
• Sistema macchina: Sistema monomacchina; raccoglitrice semovente; telaio a 3 ruote con trazione e sterzo a 3 ruote
• Telaio: Trasmissione idrostatica integrale; bloccaggio differenziale posteriore; sterzo integrale; altezza regolabile; compensazione pendenze fino al 12%
• Limiti di pendenza: salita/discesa in raccolta 15%; linea di contorno 12%; trasporto salita/discesa 20%; linea di contorno 15%
• Trasmissione idraulica: Idrostatica, 2 marce (vigneto/strada)
• Serbatoio diesel: 200 L
• Trasferimento prodotto: Nastro → elevatore → pre‑pulizia → cassone parallelo in fila adiacente
• Capacità di raccolta: Fino a 8 alberi/min in condizioni ottimali
• Capacità nastro: Fino a 25 t/h (mele)
• Operazione: Un operatore dalla cabina; comandi elettroidraulici; display digitali
• Tensione a bordo: 12 V
• Trasporto su strada: Versione 4 m omologata; test DEKRA / TÜV; omologazione come macchina operatrice fino a 20 km/h; rotazione cabina possibile
• Velocità: Avanti 0–10 km/h (campo) / 0–20 km/h (strada); Retromarcia 0–6 km/h (in continuo)
• Dimensioni (trasporto / lavoro): Lunghezza 9.700 mm; Larghezza 3.000 mm / 10.200 mm; Altezza (variante 4,5 m) 4.000 mm / 4.500 mm
• Massa: ≈ 9 t a seconda dell'allestimento

Caratteristiche tecniche

• Modelli: OE4 / OE5 / AH5
• Progettata per raccolta laterale continua di frutti e frutta secca
• Controllo elettroidraulico con gestione automatica del vibratore
• Sistema di trasferimento verso veicolo di raccolta parallelo
• Versione omologata strada e comando monopilota dalla cabina
