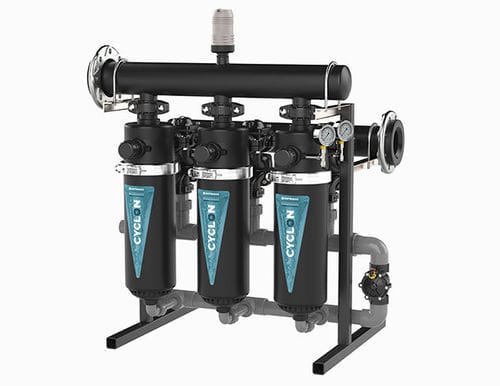

Filtro ad acqua CYCLON

idraulicoadattabile

Panoramica
Filtro ad anelli automatico con separazione ad anelli e architettura idraulica invertita, progettato per migliorare l'efficienza di filtrazione in acque con elevato carico di solidi inorganici (sabbie, limi pesanti).

Dettagli tecnici e funzionamento
La serie CYCLON ottimizza la meccanica dei fluidi mediante una configurazione invertita che favorisce la decantazione gravimetrica e centrifuga di sabbie e limi pesanti prima che il fluido raggiunga il letto filtrante. Durante la rigenerazione il sistema combina la separazione meccanica ad anelli con controlavaggio a controcorrente e spurgo automatico indipendente, riducendo l'intasamento prematuro e la manutenzione.

Punti chiave

• Architettura idraulica invertita che favorisce la decantazione delle sabbie.
• Controlavaggio automatico combinato con separazione ad anelli e sistema di scarico elicoidale.
• Spurgo automatico indipendente per l'estrazione dei sedimenti.
• Alta efficienza per acque con elevato contenuto di solidi inorganici.
• Installazione modulare adattabile a più portate e diametri tubazione.

Modelli e dati tecnici
Serie | Modello | Collettore Entrata/Uscita (mm) | Scarico (mm) | Portata max m³/h | Superficie filtrante cm²
2" | 2 | 90 | 50 | 40 | 3.190
2" | 3 | 110 | 50 | 60 | 4.785
2" | 4 | 110 | 50 | 80 | 6.380
2" | 5 | 110 | 50 | 100 | 7.975
3" | 2 | 110 | 63 | 60 | 3.190
3" | 3 | 110 | 63 | 90 | 4.785
3" | 4 | 160 | 75 | 120 | 6.380
3" | 5 | 160 | 75 | 150 | 7.975

Portate consigliate in base alla qualità dell'acqua
Serie | Modello | Portata max | <50 ppm | 50/75 ppm | 75/100 ppm
2" | 2 | 40 | 30 | 26 | 22
2" | 3 | 60 | 45 | 39 | 33
2" | 4 | 80 | 60 | 52 | 44
2" | 5 | 100 | 75 | 65 | 55
3" | 2 | 60 | 48 | 44 | 40
3" | 3 | 90 | 72 | 66 | 60
3" | 4 | 120 | 96 | 88 | 80
3" | 5 | 150 | 120 | 110 | 100

Caratteristiche / specifiche tecniche

• Serie: CYCLON (architettura idraulica invertita).
• Sistema di separazione ad anelli combinato con controlavaggio a controcorrente e spurgo automatico indipendente.
• Adatto per acque con elevato carico di solidi inorganici (sabbie, limi pesanti).
• Installazione modulare adattabile a diverse portate e diametri (2" e 3").
• Modelli disponibili: 2, 3, 4, 5 in versioni 2" e 3" con portate massime tra 40 e 150 m³/h a seconda del modello.
• Superficie filtrante per modello disponibile nella tabella (3.190 a 7.975 cm²).
