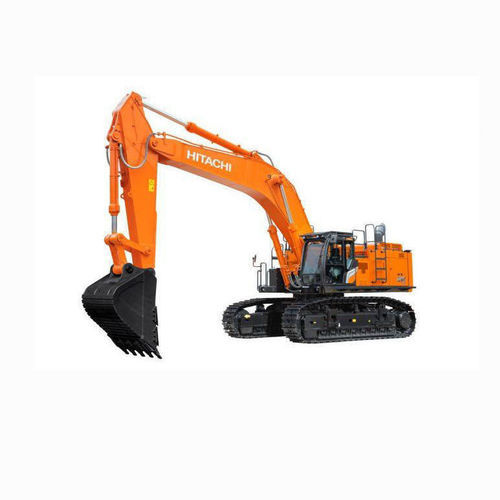

Scavatrice per pietre ZX690 series

idraulicacingolata

Panoramica
L'escavatore idraulico pesante ZX690LCH-7 è progettato per operare ininterrottamente in ambienti remoti e impegnativi. È destinato ad aumentare la disponibilità e la produttività nelle operazioni di miniera e cava. La versione ZX690LCR-7 presenta componenti rinforzati per scavi e carichi pesanti.

Riepilogo
Potenza nominale motore: 348 kW (ISO14396)
Peso operativo: 69 400 - 71 400 kg
Capacità benna ISO heaped: 2,9 - 4,0 m3
Disponibile in: Europa

Vantaggi

• Fino al 22% di riduzione del consumo di carburante rispetto ai modelli precedenti.
• Maggiore efficienza grazie al sistema idraulico HIOS V di Hitachi.
• Maggior produttività grazie a maggiore potenza del motore e migliorata velocità frontale.
• Miglior comfort in cabina con console integrata, sospensione del sedile, riduzione del rumore e basse vibrazioni.

Motore e sistema idraulico (tabella)
Modello motore: Isuzu 6WG1
Emissioni motore: EU Stage V
Tipo motore: 4 tempi, raffreddato ad acqua, iniezione diretta common rail
Aspirazione: turbocompressore a geometria variabile, intercooler, EGR raffreddato
Post-trattamento: DOC + CSF e sistema SCR
Numero cilindri: 6
Cilindrata: 15,681 L
Potenza nominale (ISO 14396): 348 kW a 1 800 min-1
Coppia massima: 2 050 Nm a 1 300 min-1
Pompe principali: 2 pompe assiali a pistone a cilindrata variabile
Portata olio max: 2 x 489 L/min
Pompa pilota: 1 pompa ingranaggi
Portata max pompa pilota: 50 L/min

Forza di scavo benna e braccio (tabella)
Forza di scavo benna ISO: 324 / 369 kN
Forza di spinta braccio ISO: 255 / 306 kN

Peso operativo e pressione al suolo (tabella)
Tipo di pattino: double grouser
Larghezza pattino: 650 / 900 mm
Peso operativo: 69 400 - 71 400 kg
Pressione al suolo: 77 - 106 kPA

Campi di lavoro (tabella)
Lunghezza braccio: 2,9 - 3,6 m
Portata max di scavo: 11 800 - 13 280 mm
Profondità max di scavo: 7 120 - 8 560 mm
Altezza max di ribaltamento: 7 330 - 8 020 mm

Dimensioni (tabella)
Lunghezza sottocarro: 5 840 mm
Larghezza sottocarro (estesa): 3 950 / 4 050 / 4 200 mm
Larghezza sottocarro (retrattta): 3 480 / 3 580 / 3 730 mm
Larghezza superiore: 4 090 mm
Altezza cabina: 3 660 mm
Larghezza complessiva: 4 360 mm

Accessori e opzioni

• Martelli idraulici resistenti, benne e strumenti d'usura (GET) per massimizzare produttività e disponibilità.
• Gamma di benne Hitachi adatte alle applicazioni; attacchi per sgancio rapido disponibili.
• Martelli approvati Hitachi progettati per facilità di manutenzione e lunga durata.

Specifiche tecniche

• Famiglia modello: serie ZX690
• Modello motore: Isuzu 6WG1 (EU Stage V)
• Potenza nominale: 348 kW (ISO14396) a 1 800 min-1
• Coppia massima: 2 050 Nm a 1 300 min-1
• Cilindrata: 15,681 L
• Cilindri: 6
• Pompe principali idrauliche: 2 pompe assiali a pistone a cilindrata variabile (portata max 2 x 489 L/min)
• Portata max pompa pilota: 50 L/min
• Peso operativo: 69 400 - 71 400 kg
• Capacità benna ISO heaped: 2,9 - 4,0 m3
• Forza di scavo benna (ISO): 324 / 369 kN
• Forza di spinta braccio (ISO): 255 / 306 kN
• Lunghezze braccio disponibili: 2,9 - 3,6 m
• Portata max di scavo: 11 800 - 13 280 mm
• Profondità max di scavo: 7 120 - 8 560 mm
• Larghezze pattino: 650 / 900 mm
• Pressione al suolo: 77 - 106 kPA
• Larghezza complessiva: 4 360 mm; altezza cabina: 3 660 mm
