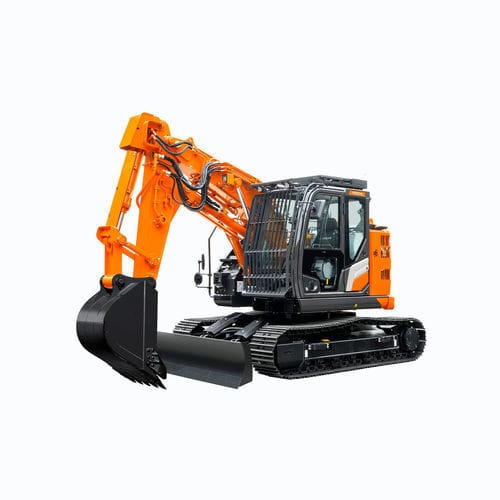

Scavatrice idraulica ZX135US-7 SRF

compatta

Panoramica
Questo escavatore compatto a raggio corto è studiato per tunnelling e altri lavori in spazi ristretti dove sono richiesti un ingombro ridotto e braccio/flangia corti. È progettato per operazioni sotterranee prolungate e può montare attrezzature pesanti normalmente impiegate su macchine da 20 tonnellate. La macchina può essere calata in cantieri sotto il livello del suolo con una gru e può operare in tandem con escavatori a braccio telescopico con benna clamshell.

Caratteristiche principali

• Potenza nominale motore: 74 kW (ISO14396)
• Peso operativo: 16 200 – 17 800 kg
• Portata di scavo max.: 6 390 mm
• Braccio e flangia corti progettati per spazi confinati e tunnelling
• Compatibile con attrezzature per macchine da 20 tonnellate (es. frantoi, martelli)
• Può essere calata in cantieri sotterranei con gru
• Adatta all'uso in tandem con escavatori a braccio telescopico clamshell
• Disponibilità: Europa

Motore e sistema idraulico
Modello motore: TOYOTA INDUSTRIES CORPORATION 1KDE
Emissioni motore: EU Stage V
Tipo motore: 4 cicli, raffreddato a acqua, iniezione diretta common rail
Aspirazione: turbocompressore a geometria variabile, intercooler, EGR raffreddato
Post-trattamento: sistema DOC+CSF
Numero cilindri: 4
Cilindrata: 2,982 L
Pompa pilota: 1 pompa ingranaggi (portata max 33,6 L/min)

Sistema idraulico
Pompa principale: 2 pompe a pistoni assiali a cilindrata variabile

Forze di scavo benna e braccio
Forza di scavo benna (ISO): 162 kN
Forza di spinta braccio (ISO): 75 kN

Pesi e pressione al suolo
Tipo di pattino: Triplo con tacchetti
Larghezze pattino: 500 / 600 / 700 mm
Peso operativo: 16 200 – 17 800 kg

Campi di lavoro
Lunghezza braccio: 2,05 m
Portata di scavo max.: 6 390 mm
Profondità di scavo max.: 2 640 mm
Altezza di scarico max.: 5 260 mm

Dimensioni
Lunghezza carrello: 3 580 mm
Larghezza complessiva della sovrastruttura: 2 480 mm
Altezza complessiva della cabina: 2 940 mm

Punti di forza
Potenza nominale motore (kW): 74 kW (ISO14396)
Peso operativo (kg): 16 200 – 17 800 kg

Specifiche tecniche

• Modello: ZX135US-7 SRF
• Modello motore: TOYOTA INDUSTRIES CORPORATION 1KDE
• Potenza nominale motore: 74 kW (ISO14396)
• Emissioni motore: EU Stage V
• Tipo motore: 4 cicli, raffreddato ad acqua, iniezione diretta common rail
• Aspirazione: turbocompressore a geometria variabile, intercooler, EGR raffreddato
• Post-trattamento: sistema DOC+CSF
• Cilindri: 4
• Cilindrata: 2,982 L
• Pompa pilota: 1 pompa ingranaggi (portata max 33,6 L/min)
• Pompa principale: 2 pompe a pistoni assiali a cilindrata variabile
• Forza di scavo benna (ISO): 162 kN
• Forza di spinta braccio (ISO): 75 kN
• Tipo di pattino: Triplo con tacchetti
• Larghezze pattino: 500 / 600 / 700 mm
• Peso operativo: 16 200 – 17 800 kg
• Lunghezza braccio: 2,05 m
• Portata di scavo max.: 6 390 mm
• Profondità di scavo max.: 2 640 mm
• Altezza di scarico max.: 5 260 mm
• Lunghezza carrello: 3 580 mm
• Larghezza complessiva della sovrastruttura: 2 480 mm
• Altezza complessiva della cabina: 2 940 mm
• Progettata per applicazioni di tunnelling con braccio e flangia corti per spazi confinati
• Compatibile con attrezzature per macchine da 20 tonnellate (frantoi, martelli)
