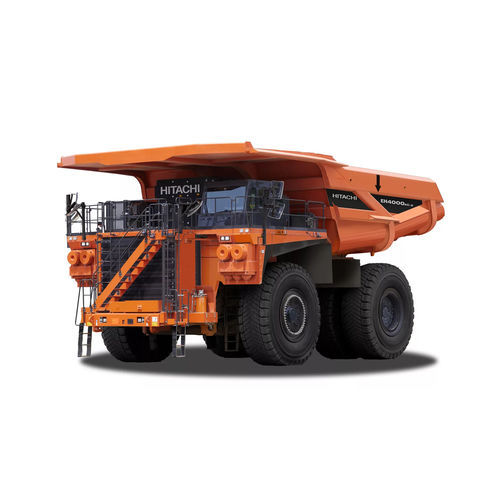

Camion ribaltabile EH4000AC-5

da trasportoa 2 assi

Panoramica
Progettato per il trasporto ad alta capacità nelle grandi operazioni minerarie, l'EH4000AC-5 combina elevata velocità di trasporto, coppia motrice elevata e robustezza strutturale rinforzata per ridurre i tempi ciclo e garantire operazioni stabili in condizioni del sito variabili.

Dati chiave del modello

• Portata nominale: 242 tonnellate (267 tons)
• Peso operativo lordo: 422 tonnellate (465 tons)
• Potenza nominale motore: Standard 1 864 kW (2 534 PS, 2 500 HP); Opzione 2 013 kW (2 738 PS, 2 700 HP)
• Velocità continua massima (trasmissione elettrica): 65 km/h

Vantaggi

• Elevata capacità di trasporto per ridurre i tempi ciclo e migliorare la produttività della flotta.
• Progettazione rinforzata della scocca e del telaio per una maggiore durata in condizioni di carico gravose.
• Trasmissione elettrica e freni ad alta capacità per un controllo migliore e maggiore stabilità operativa.

Compatibilità di carico / Pass match

• Ben abbinato a escavatori idraulici come l'EX5600.
• Supporta anche caricamento efficiente con modelli come EX3600 ed EX8000.
• Un pass match ottimizzato riduce i cicli di carico non necessari e stabilizza il caricamento in base al materiale e alle condizioni del sito.

Specifiche tecniche

• Motore — Modello: Cummins QSKTA60-CE; Emissioni/consumo: consumo carburante ottimizzato; Potenza nominale (@1900 min-1): 1 864 kW (standard) / 2 013 kW (opzione); Cilindri: 16; Alesaggio × corsa: 159 × 190 mm; Cilindrata: 60 L.
• Trasmissione elettrica — Rapporto planetario: 35,3 : 1; Velocità continua massima: 65 km/h.
• Pneumatici — Misura: 50/80R57 (standard); Larghezza cerchio: 29 in (STD) / 32 in (OPT).
• Capacità cassone — Struck (SAE): 147 m³; Heaped 2:1 (SAE): 187 m³ (le capacità variano con la densità del materiale).
• Sterzo — Sistema sterzante conforme a ISO 5010; Diametro di sterzata (ISO 7457): 27,4 m.
• Sistema idraulico — Tempo di sollevamento: 19,0 s; Tempo di discesa (float): 20,0 s.
• Freni — Freni di servizio: freni idraulici anteriori e posteriori più freno elettrico; Assi: dischi multipli raffreddati ad olio; Secondario: conforme ISO 3450; Freno di stazionamento: a molla, rilascio idraulico; Freno elettrico dinamico max: 3 500 kW.
• Pesi (circa) — Telaio con componenti di sollevamento e cassone: 153 500 kg; Cassone senza componenti: 26 500 kg; Peso netto macchina: 180 000 kg (include operatore, 100% carburante, equipaggiamento standard); Distribuzione a vuoto: Anteriore 54% / Posteriore 46%; Carico: Anteriore 35% / Posteriore 65%.
• Cabina — Cabina HI-TEC ROPS/FOPS: ROPS conforme ISO 3471 e SAE J1040; FOPS conforme ISO 3449.
• Costruzione cassone — Pavimento: 16 mm acciaio alta resistenza 400 BHN resistente all'abrasione; Anteriore: 9 mm 400 BHN; Fiancate: 9 mm 400 BHN; Tetto: 6 mm 400 BHN; Angoli: 12 mm 400 BHN.
• Capacità di servizio — Carter (con filtri): 260 L; Raffreddamento motore: 576 L; Serbatoio carburante standard: 2 170 L (opzionale 4 172 L); Sistema idraulico: 1 000 L; Raffreddamento freni: 550 L; Riduttori planetari (L & R): 300 L; Ruote anteriori (ciasc.): 42 L; Tergicristallo: 5,3 L; Accumulatore principale: 61 L.
• Dimensioni — Lunghezza totale: 15 260 mm; Larghezza totale: 8 560 mm; Altezza totale: 7 400 mm.
• Interasse e dimensioni correlate — Interasse: 6 040 mm; Passo AV/AR: AV 6 010 mm / AR 4 960 mm; Larghezza veicolo AV/AR: AV 7 340 mm / AR 7 720 mm; Altezza da terra AV/AR: AV 1 060 mm / AR 860 mm; Sbalzo anteriore: 4 840 mm; Interno cassone L × W: 9 180 × 7 560 mm; Altezza bordo superiore cassone: 6 790 mm; Altezza scarico cassone (Max/Min): 14 620 / 1 600 mm.
• Riepilogo — Portata nominale: 242 t; Peso operativo lordo: 422 t; Potenza nominale motore: Standard 1 864 kW / Opzione 2 013 kW.
