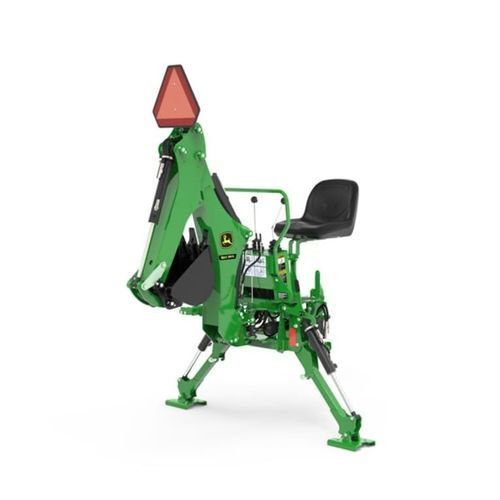

Retroescavatore per trattore BH160

idraulico

Panoramica

• Il BH160 è una retroescavatrice montata su trattore progettata per offrire caratteristiche di rilievo a un prezzo competitivo per trattori di piccole e medie dimensioni. Sono stati eseguiti benchmarking per garantire adattamento, prestazioni e valore per applicazioni agricole e di servizio.

Punti salienti del prodotto

• Installazione/rimozione semplice per rapido accesso dell'operatore
• Comandi fluidi e precisi per scavo e trincea
• Rimozione senza attrezzi dopo l'installazione iniziale
• Profondità di scavo circa 1,9 m (6 ft 2 in)

Caratteristiche di prestazione

• Compatibile con piattaforma rasaerba centrale per uso combinato delle attrezzature
• Sottotelai robusto che aggiunge rigidità al telaio e alla trasmissione del trattore
• Stivaletti protettivi in gomma sui comandi della retroescavatrice
• Scelte di benna: 203 mm (8 in), 304 mm (12 in), 406 mm (16 in) e benna da scavo 178 mm (7 in) con denti ribaltabili e sostituibili
• Opzioni: ripper, pattini in gomma per stabilizzatori, kit pollice meccanico o idraulico

Comfort operatore

• Comandi ergonomici raggiungibili dalla piattaforma in posizione retroescavatore
• Sedile ad alto schienale e piattaforma antiscivolo per lavori prolungati
• ROPS e maniglie più gradino ampio per un appoggio a tre punti sicuro durante salita/discesa
• Bloccaggi di stabilizzatori, braccio e rotazione accessibili dal sedile con spazio di stoccaggio dedicato

Installazione e rimozione semplici (sintesi)

• Installazione (abbrev.): Riportare il trattore a ~20 cm (8 in) dalla retroescavatrice, parcheggiare e assicurare; collegare l'impianto idraulico power‑beyond; rimuovere il perno di blocco della flangia; allineare telaio e supporti; usare stabilizzatori e installare i perni di montaggio; fissare la macchina per l'uso.
• Rimozione (abbrev.): Abbassare leggermente gli stabilizzatori; centrare il braccio e inserire il perno di blocco rotazione; rimuovere i perni di fissaggio; abbassare la retroescavatrice a terra; scollegare i flessibili idraulici e riporre; allontanare il trattore.

Sottotelai e impianto idraulico

• Il sottotelaio trasferisce i carichi della retroescavatrice al telaio e alla trasmissione del trattore senza comprometterne l'integrità
• Compatibile con piattaforma rasaerba centrale indipendentemente dal sistema di sollevamento
• È necessario l'impianto idraulico power‑beyond sul trattore (kit power‑beyond non incluso con il sottotelaio)
• Le catene da neve non sono compatibili con il sottotelaio installato

Trasporto e stoccaggio

• Due perni di bloccaggio fissano il telaio oscillante e il braccio per trasporto/stoccaggio sicuro; i perni si ripongono nella piattaforma operatore per evitare smarrimenti
• Angolo di rampa ~20° per carico agevole sulla maggior parte dei rimorchi e migliore maneggevolezza su terreni accidentati

Struttura e manutenzione

• Braccio e dipper chiusi progettati per resistenza; cilindri di braccio/dipper/benna montati esternamente per facile assistenza
• Struttura continua del braccio per maggiore rigidità e meno punti di saldatura
• Tutti i cilindri sono revisionabili e ricostruibili; il cilindro del braccio dispone di ammortizzatore interno e protezione di circuito
• I sigilli interni sono gli stessi usati su retroescavatrici John Deere più grandi

Benna

• Larghezze disponibili: 203 mm (8 in), 304 mm (12 in), 406 mm (16 in) e benna da trincea 178 mm (7 in)
• Denti sostituibili fissati con bulloni (203 mm = 2 denti; 304/406 mm = 3 denti)
• Le benne sono progettate con tubo di rinforzo per maggiore resistenza

Specifiche delle benne (tabella rappresentata come righe)
Intestazioni: , benna 203 mm (8 in), benna 304 mm (12 in), benna 406 mm (16 in), benna trincea 178 mm (7 in)
Capacità SAE piena: 0,011 m3 (0,42 cu ft), 0,019 m3 (0,66 cu ft), 0,025 m3 (0,90 cu ft), 0,0045 m3 (0,16 cu ft)
Capacità a cono: 0,013 m3 (0,46 cu ft), 0,022 m3 (0,76 cu ft), 0,030 m3 (1,06 cu ft), 0,0057 m3 (0,20 cu ft)
Peso di spedizione: 17 kg (38 lb), 22 kg (49 lb), 27 kg (59 lb), 16,2 kg (35,8 lb)

Accessori e nuove funzionalità

• Telaio principale preforato per supporti luci LED e predisposizione per interruttore — nessuna lavorazione necessaria
• Luci di lavoro montate sul dipper per illuminare l'area di lavoro della benna
• Tappetini in gomma disponibili per ridurre vibrazioni, offrire grip e proteggere la vernice; pulizia semplice

Note su ordinazione / disponibilità (per regione)

• Codice base BH160: 6210LV (date di accettazione ordini secondo listino)
• Regione: Regione 4 (USA/Canada) indicata per informazioni introduttive/ordine

Caratteristiche / specifiche tecniche

• Modello: BH160
• Profondità di scavo: 1,9 m (6 ft, 2 in)
• Forza di scavo dipperstick (SAE): 5.280 N (538 kg / 1.187 lb)
• Forza di scavo benna (SAE): 9.056 N (924 kg / 2.036 lb)
• Arco di rotazione: 150°
• Capacità di sollevamento della flotta: 129 kg (285 lb)
• Altezza di trasporto: 1,7 m (6 ft, 6 in)
• Larghezza stabilizzatori (ripiegati): 1,5 m (4 ft, 10 in)
• Larghezza stabilizzatori (estesi): 1,9 m (6 ft, 2 in)
• Larghezze benna supportate: 0,203 m; 0,304 m; 0,406 m
• Raggio dalla linea centrale del perno di rotazione: 2,6 m (8 ft, 8 in)
• Altezza di carico (benna a 60°): 1,5 m (5 ft)
• Sbalzo di trasporto: 0,9 m (3 ft, 1 in)
• Undercut: 0,4 m (1 ft, 5 in)
• Tipo di stabilizzatore: Idraulico
• Peso operativo con benna 0,4 m: 309 kg (682 lb); con sottotelaio: 334 kg (736 lb)
