Pala gommata 316 P-Tier

compattacon cabinaradiale

Panoramica

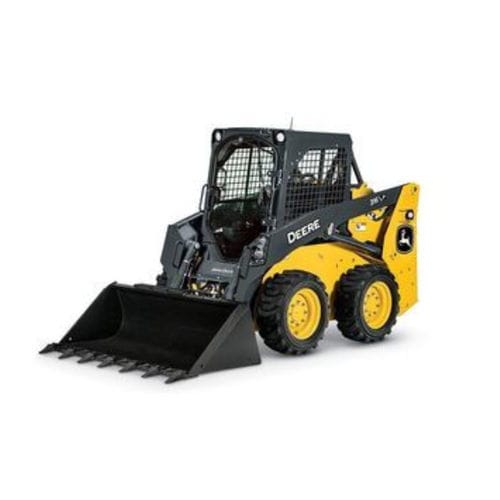

Il 316 P-Tier di John Deere è una minipala gommata a telaio compatto, progettata per operare in cantieri ristretti con ampia compatibilità di accessori. La geometria di sollevamento radiale abbinata al motore Yanmar turbo da 48,5 kW (65 CV) garantisce forza di strappo costante e controllo preciso in spazi ridotti.

Caratteristiche principali

• Supporto per oltre 100 attacchi per ampliare le capacità della macchina
• Sistema Quik-Tatch™ elettrico opzionale che riduce le uscite dalla cabina durante il cambio degli attacchi
• Controllo creep disponibile con il Joystick Performance Package per operazioni a bassa velocità
• Attacco a due perni sulle unità a sollevamento radiale per ridurre il gioco laterale
• Varie opzioni di pneumatici e cingoli per configurazioni a larghezza ridotta

Cabina e comfort

• Circa il 25% di volume cabina in più rispetto alla precedente serie E (inclusa barra di sicurezza)
• Cabina sigillata e pressurizzata per ridurre rumore e ingresso polvere
• Sedile riscaldato con sospensione pneumatica opzionale e radio Bluetooth per il comfort dell'operatore
• Comandi ISO-H commutabili e pacchetto joystick elettroidraulico (EH) disponibili

Comandi e produttività operatore

• I comandi elettroidraulici riducono lo sforzo rispetto ai collegamenti meccanici
• Tracking EH regolabile dal monitor e affinabile durante il funzionamento
• Joystick personalizzabili per controllo con la punta delle dita e minor affaticamento
• Software anti-stallo e True Auto-Idle per ridurre consumi e usura
• I modelli EH presentano sterzo differenziale per migliori angoli di sterzata e manovrabilità

Manovrabilità e trasporto

• Design a telaio compatto per alte prestazioni in accessi stretti
• Larghezza inferiore a 1.600,2 mm per lavori in spazi ristretti
• Anteriori e posteriori punti di fissaggio integrati per trasporto sicuro
• Peso operativo adatto al trasporto su rimorchio leggero trainato da pick-up standard
• Optional trasmissione a due velocità (fino a 16,3 km/h)

Manutenzione

• Portellone posteriore ribaltabile per accesso ai controlli giornalieri e al sistema di raffreddamento
• CoFano inclinabile per accesso al livello dell'olio, bocche di riempimento, filtri e serbatoi
• Postazione operatore ribaltabile per accesso alla trasmissione; operazioni effettuabili da una sola persona
• Quik-Tatch™ ottimizzato per facile accesso ai grassatori
• JDLink™ per dati macchina e segnalazioni di stato

Visibilità

• Linea di vista libera al filo di taglio e agli angoli della benna per lavoro preciso
• Pacchetto luci LED deluxe opzionale con illuminazione laterale per operazioni in scarsa luminosità
• Telecamera posteriore opzionale e cofano posteriore ribassato per migliorare la visibilità posteriore
• Vetri rimovibili accessibili dall'interno della cabina per la pulizia

Trasmissione
Costruttore motore: Yanmar
Modello motore: 4TNV86CHT
Aspirazione: Turbo
Cilindrata: 2,1 L (128 in³)
Regime nominale: 2.600 rpm
Potenza netta SAE: 45,6 kW (61 CV)
Potenza lorda SAE: 48,5 kW (65 CV)
Coppia massima lorda: 207 Nm (153 lbf·ft)
Pneumatico standard: 10 x 16.5

Dimensioni
Lunghezza senza benna: 2.630 mm (103 in)
Lunghezza con benna: 3.240 mm (127,6 in)
Larghezza senza benna: 1.600 mm (62,9 in)
Altezza totale: 1.960 mm (77,2 in)
Passo da terra: 180 mm (7 in)
Interasse: 1.050 mm (41,5 in)
Angolo di uscita posteriore: 22,3°
Altezza al perno: 2.920 mm (115,1 in)
Angolo di scarico: 45°
Altezza di scarico max: 2.250 mm (88,6 in)
Ingresso a massima altezza: 400 mm (15,8 in)
Rollback a livello terra: 30°

Capacità
Serbatoio carburante: 71 L (19 gal US)

Prestazioni
Carico di ribaltamento: 1.589 kg (3.500 lb)
Velocità massima: 11,1 km/h (6,9 mph)
Forza di breakout (sollevamento): 21 kN (4.750 lbf)
Forza di breakout (benna): 23 kN (5.250 lbf)
Potenza idraulica: 25 kW (33 hp)
Portata pompa: 63 L/min (17 gal US/min)
Pressione sistema: 238 bar (3.450 psi)

Pesi
Peso operativo: 2.806 kg (6.180 lb)

Specifiche tecniche

• Modello: 316 P-Tier
• Categoria: minipala gommata
• Potenza lorda: 48,5 kW (65 CV)
• Potenza netta: 45,6 kW (61 CV)
• Capacità operativa nominale: 795 kg (1.750 lb)
• Peso operativo: 2.806 kg (6.180 lb)
• Motore: Yanmar 4TNV86CHT, turbo, 2,1 L
• Pneumatico standard: 10 x 16.5
• Geometria di sollevamento: radiale
• Serbatoio carburante: 71 L
• Velocità max: 11,1 km/h
• Carico di ribaltamento: 1.589 kg
• Portata pompa idraulica: 63 L/min
• Potenza idraulica: 25 kW
• Pressione di sistema: 238 bar
