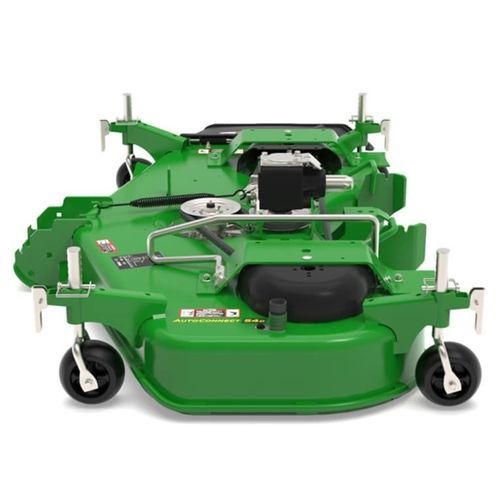

Falciatrice per montaggio centrale 54D

rotativasu presa di forzaper trattore

Panoramica
Il 54D è un piatto di taglio montato centrale con installazione AutoConnect™ drive‑over e collegamento albero PTO centrale a trasmissione cardanica. Progettato per uso agricolo su trattori compatti, consente di tagliare mantenendo montati gli attrezzi posteriori a 3 punti (benne, escavatori, caricatore). L'altezza di taglio (HOC) si regola dal trattore tramite una manopola per regolazioni rapide.

Punti chiave

• Installazione drive‑over AutoConnect™ per montaggio rapido senza attrezzi.
• Compatibile con attrezzi posteriori a 3 punti per lasciare gli implement montati durante il taglio.
• Trasmissione a albero PTO centrale (senza cinghie) per un collegamento semplice e trasferimento di potenza affidabile.
• Altezza di taglio regolabile dal trattore tramite la manopola HOC (1–4 in / 2,54–10,16 cm).
• Agganci di bloccaggio robusti a doppio lato per un montaggio sicuro.
• Progettazione per la manutenzione: rampe rimovibili per il passaggio, snodi lama e albero di trasmissione ingrassabili.

Installazione e rimozione

• Note generali: Richiesta trazione integrale e marcia lenta. Effettuare operazioni su superficie solida e livellata. Impostare HOC in posizione di installazione prima di montare o smontare.
• Installazione (sintesi):
  • Impostare HOC in posizione di installazione.
  • Sollevare le maniglie delle ruote di supporto per rilasciare i blocchi.
  • Abbassare il braccio di sollevamento della falciatrice con il controllo rockshaft e avanzare lentamente sul piatto usando la barra guida per l'allineamento.
  • Proseguire fino a quando i ganci posteriori non scattano in posizione.
• Con collegamento PTO AutoConnect: sollevare il piatto, impostare HOC sull'altezza di taglio desiderata e bloccare le ruote di supporto con i perni a sgancio rapido.
• Con collegamento PTO manuale: spegnere il trattore, collegare manualmente l'albero PTO sotto il trattore, quindi sollevare il piatto, impostare HOC sull'altezza desiderata e bloccare le ruote di supporto.
• Rimozione (sintesi):
  • Parcheggiare su superficie piana, rilasciare i perni delle ruote di supporto e impostare HOC in posizione di installazione, abbassare la falciatrice a terra.
  • Con PTO AutoConnect: ribaltare le leve di blocco in avanti e retrocedere sul piatto seguendo la procedura della barra guida.
  • Con PTO manuale: spegnere il trattore e scollegare l'albero PTO; posizionare l'albero nel supporto; ribaltare le leve di blocco in avanti e retrocedere sul piatto.

Sistema di sollevamento centrale
Il link di sollevamento anteriore del piatto è a molla per la connessione automatica ai supporti anteriori del trattore. L'albero di trasmissione PTO si regola automaticamente quando l'estremità femmina si innesta sull'accoppiamento del cambio; l'accoppiatore maschio ha guide coniche per facilitare l'innesto. Opzioni di sollevamento disponibili:

• Sollevamento meccanico standard — si muove con l'attrezzo posteriore ed è controllato dalla leva rockshaft.
• Sollevamento idraulico opzionale — consente di alzare/abbassare indipendentemente la falciatrice utilizzando il doppio SCV (joystick del caricatore).
• Sollevamento idraulico indipendente opzionale — controllo indipendente della falciatrice tramite terzo SCV (richiede terzo SCV installato sul trattore).

Compatibilità

• Modelli di trattore compatibili: 1023E, 1025R, 1026R.
• Le Serie 1 e il modello 2025R sono forniti di serie con doppio mid‑SCV; il sollevamento idraulico centrale può utilizzare il doppio SCV o un terzo SCV opzionale per il controllo.

Specifiche tecniche

• Modello: 54D
• Larghezza di taglio: 137 cm / 54 in.
• Larghezza totale: Deflettore su: 152 cm / 60 in.; Deflettore giù: 174 cm / 68,5 in.
• Altezza di taglio (HOC): 2,54 a 10,16 cm (1 a 4 in) — regolabile dalla manopola HOC del trattore.
• Numero di lame: Tre
• Lunghezza lama: 48,5 cm / 19,1 in.
• Spessore lama: 0,63 cm / 0,25 in.
• Velocità punta lama (a 2.600 rpm): 5.106 m/min (16.751 fpm)
• Spessore piatto: 10 gauge / 3,416 mm / 0,1345 in.
• Peso approssimativo: 89 kg / 197 lb
• Dimensione ruota di supporto (anteriore): 12,7 cm / 5 in.
• Dimensione ruota di supporto (posteriore): 12,7 cm / 5 in.
• Trasmissione: albero PTO centrale del trattore (trasmissione ad albero, senza cinghie); la PTO posteriore resta libera per implement posteriori.
• Caratteristiche di servizio/durabilità: rampe rimovibili per manutenzione, snodi lama e albero di trasmissione ingrassabili, bordo anteriore rinforzato e lati del piatto rinforzati, protezione scarico in plastica.
