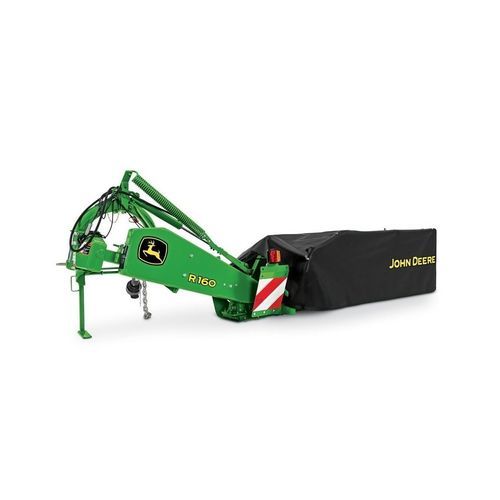

Falciatrice a dischi R160

montaggio posteriorea 8 coltellia 4 dischi

Panoramica
La falciatrice a dischi R160 è una falciatrice posteriore progettata per trattori con attacco a 3 punti. I punti salienti includono un attacco a 3 punti di facile collegamento, telaio e sospensione ad elevato passo d'aria e un mozzo disco facilmente rimovibile per migliorare la manutenibilità.

Caratteristiche principali

• Attacco a 3 punti Categoria 1 e 2 di facile montaggio (non compatibile con attacco rapido)
• Telaio e sospensione ad elevata altezza libera
• Mozzo disco facilmente rimovibile dalla parte superiore della barra di taglio per la manutenzione

Attacco e gancio
La R160 si collega a trattori con attacco a 3 punti Categoria 1 e 2 e utilizza un cavalletto per sostenere i bracci dell'attacco durante il collegamento. I perni di attacco inferiori possono essere regolati a sinistra o a destra per adattare lo spostamento della falciatrice a trattori con passo ruote maggiore; campo di regolazione 172 mm (7 in.).

Barra di taglio e trasmissione
Una barra di taglio rotativa a dischi robusta è azionata da un sistema di trasmissione a cinghie multi-V che trasferisce la potenza dal cambio a ciascun disco rotante. La potenza ai dischi è trasmessa tramite ingranaggi completamente racchiusi che funzionano in olio per un funzionamento silenzioso, fluido e affidabile. Tutti i modelli hanno un tendicinghia caricato a molla che compensa automaticamente l'allungamento iniziale della cinghia per aumentare la durata della stessa.

Dischi e coltelli
I dischi rotativi ad alta velocità operano a 2.986 giri/min per il taglio in condizioni difficili. La barra di taglio a profilo basso consente un taglio ravvicinato mantenendo la barra in piano; l'altezza di taglio è controllata regolando l'inclinazione della barra. Ogni disco è dotato di due coltelli oscillanti facili da rimuovere e sostituire, e ogni coltello ha due bordi di taglio per raddoppiare la durata utilizzabile.

Mozzo disco e protezione dagli urti
La barra di taglio è protetta da urti severi da rotture del albero di trasmissione dei dischi e mozzi disco rimovibili. Le rotture dell'albero di trasmissione riducono la possibilità di danni interni alla barra di taglio e migliorano l'affidabilità. I mozzi disco sono rimovibili dalla parte superiore della barra per migliorare la manutenibilità. Ogni disco può spostarsi lateralmente per ridurre i danni in caso di urto contro un oggetto solido.

Sollevamento e sospensione
La R160 utilizza un cilindro idraulico per sollevare la barra di taglio dalla posizione di lavoro a quella di trasporto, dove la barra si blocca automaticamente. Una molla pesante assicura una galleggiabilità uniforme lungo l'intera lunghezza della barra per una flottazione coerente su condizioni di campo e topografia variabili. L'arco di taglio della R160 è da +35° a -22°, offrendo un'ampia gamma di angoli di taglio.

Note aggiuntive
La R160 condivide concetti di progettazione con altri modelli della serie R (R200, ecc.), con variazioni in alcuni archi e dimensioni tra i modelli.

Caratteristiche / specifiche tecniche

• Modello: R160
• Numero di dischi: Quattro
• Numero di coltelli: Otto
• Larghezza di taglio: 1,6 m (5,25 ft)
• Peso: 420 kg (925 lb)
• Velocità dei dischi: 2.986 giri/min
• Arco di taglio: +35 a -22 gradi
• Sistema di sollevamento: Idraulico
• Potenza minima PTO: 22 kW (30 hp)
• Velocità PTO: 540 giri/min
• Codice base prodotto: 2220E
• SKU prodotto: r160_e
