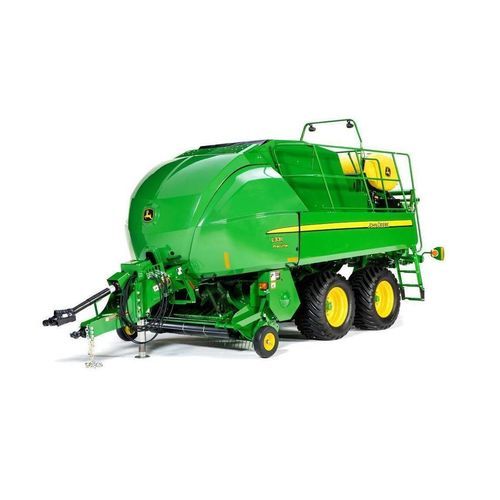

Pressa per balle quadrate L331R

di grandi dimensioni

Panoramica

• Pressa per balle quadrate progettata per balle 80 x 90 cm con lunghezza e controllo della densità configurabili
• Pick-up MegaWide™ e denti MegaTough™ per un'ampia capacità di raccolta
• Sensore di umidità integrato e sistema di pesatura balle John Deere
• Controlli compatibili ISOBUS e sistema di trasmissione BalerAssist

Pick-up MegaWide™ con denti MegaTough™
Il pick-up è prodotto da John Deere a Ottumwa, Iowa. Un tamburo pick-up a profilo basso con paratia di grande diametro comprime la massa colturale contro i rebbi per aumentare l'efficienza di raccolta e ridurre le perdite.

• Pick-up da 2,2 m (7,2 ft) disponibile su L331R e L341R; larghezza dente a dente 1,92 m (76 in.); opzioni componenti standard o premium; otto barre dentate sfalsate per prevenire sovraccarichi; ruote di regolazione fisse semi-pneumatiche per il livellamento al suolo.
• I denti MegaTough offrono maggiore resistenza e durata; denti rinforzati alle estremità migliorano la raccolta della massa colturale.
• Alimentazione a catena con frizione di sgancio meccanica per maggiore durabilità.

Pick-up MegaWide™ premium
L'opzione premium include componenti di maggiori dimensioni: camme e cuscinetti camma più grandi e ingranaggi spider con cuscinetti per aumentare la vita utile e ridurre il rumore in funzione.

Sistema di nodi a doppio legamento
I nodi a doppio legamento azionati da ingranaggi e trasmissione assicurano nodi coerenti in condizioni di elevata densità. I nodi includono lubrificazione automatica, boccole per grasso e viti di regolazione accessibili.

• Sistema di lubrificazione automatica integrato nei telai dei nodi con due boccole interne per ridurre la manutenzione pre-pacciamatura.
• Telaio nodi frazionato montato su ingranaggio intermittente consente la rimozione senza intervenire sull'insieme dei nodi.
• Tensionatori ingranaggio sigillati per una tensione del filo più costante; il filo è stoccato in cassette a singola fila e indirizzato verso tensionatori sigillati.

Riduzione dei punti di collegamento e delle linee di lubrificazione (sistema nodi)
L331 — Riduzione punti di collegamento: 8
L341 — Riduzione punti di collegamento: 12
L331 — Riduzione linee lubrificazione: 16,8 m (55 ft)
L341 — Riduzione linee lubrificazione: 25,3 m (83 ft)

Sistema di scatto nodi
Il sistema di doppio legamento è azionato da scatola ingranaggi e trasmissione per mantenere la sincronizzazione ago-pistone, con componenti in ghisa temprata. La scatola ingranaggi ruota il sistema di 360° per completare un legamento. Sono disponibili due opzioni di scatto: meccanico o elettrico. L'opzione elettrica consente la regolazione della lunghezza della balla e il legamento dell'ultima balla dalla cabina, riduce la manutenzione, migliora la precisione della lunghezza e offre funzionalità predittive di legamento.

Monitor della pressa e compatibilità ISOBUS
Il controllo compatibile ISOBUS funziona con monitor ISOBUS e display John Deere GreenStar. Include schermate principali selezionabili, frecce di direzione per balle uniformi, bandiere elettroniche dei nodi, feedback sullo stato (freno volano/pre-taglio/lubrificazione/illuminazione/canale di scarico/caduta della balla) e può visualizzare peso e umidità della balla se dotato. Conteggi balle selezionabili per campo/cliente/stagione/vita utile.

Sensore di umidità
Sensore di umidità integrato montato anteriormente nella camera della balla fornisce letture in tempo reale durante la pressatura e può interfacciarsi con il sistema conservante per regolare le portate di applicazione.

Sistema di pesatura
Il sistema di pesatura John Deere fornisce pesi delle balle flake per flake tramite sensori montati sul pavimento della camera di precompressione e visualizza i pesi correnti e precedenti sul monitor per aiutare a ottenere balle più costanti.

Applicatore di conservante
L'opzione di applicazione del conservante, installabile in fabbrica, consente la raccolta a umidità più elevata per ridurre il rischio di deterioramento. Elementi chiave: serbatoio in polietilene da 567 L (150 gal. US), pompa a diaframma 12 V, integrazione con l'elettronica John Deere, ugelli ExactApply™ e sensori di rilevamento coltura per applicare il conservante solo quando è presente materiale.

Sistema di trasmissione BalerAssist
Controllo idraulico della trasmissione che abilita marcia avanti e indietro a due velocità in ogni direzione (fino a ~4 corse pistone/min). Vantaggi: riduzione del tempo per rimuovere intasamenti, riduzione del tempo di manutenzione, cicli più lenti per facilitare il troubleshooting dei nodi. Controllabile dal display ISOBUS o tramite telecomando Bluetooth incluso (funzioni: abilitare, avanti lento/veloce, indietro lento/veloce, luci servizio).

Scatola pezzi di usura
Kit opzionale pezzi di usura per L331R e L341R contenente i pezzi più comuni, confezionati con liste magnetiche. Contenuto:

• Denti pick-up — 20
• Scottalameri pick-up — 4
• Bulloni scottalameri — 4
• Braccio camma sinistro — 1
• Braccio camma destro — 1
• Cuscinetto braccio camma — 4
• Bullone braccio camma — 2
• Ganci — 6
• Piastre raschianti — 6
• Lame per spago — 6
• Dischi per spago — 3
• Fermo spago — 3
• Pulitore spago — 3
• Kit rulli ago — 6
• Sensore di prossimità — 2
• Bulloni coltelli inferiori — 6
• Coltello centrale inferiore — 2
• Coltello terminale inferiore — 1

Specifiche tecniche

• Balla: 80 x 90 cm (3 x 3 ft)
• Dimensioni balla — Larghezza: 80 cm (32 in.) — Altezza: 90 cm (35 in.) — Lunghezza: 60 a 300 cm (24 a 118 in.)
• Numero di nodi: 4
• Coltelli: 11, 7 o 6
• Larghezza macchina: 2,76 m (9,1 ft)
• Altezza macchina: 2,7 m (8,9 ft)
• Peso macchina: 7.700 kg (16.975 lb)
• Requisito minimo trattore: 86 kW / 115 PTO hp — senza Pre-Cutter; 97 kW / 130 PTO hp — con Pre-Cutter
• Larghezza di alimentazione pick-up: 220 cm (86 in.)
• Diametro pick-up: 25,6 cm (10 in.)
• Numero di barre dentate sul pick-up: 4
• Passo denti: 6,6 cm (2,6 in.)
• Rotore ad alta capacità: Sì
• Coltelli di alimentazione: 11, 7 o 6; lunghezza di taglio: 44 mm (1,7 in.) o 88 mm (3,5 in.); protezione coltelli: molla individuale
• Pavimento estraibile: Sì
• Numero corse pistone: 45 spm
• Corsa pistone: 69,5 cm (27 in.)
• Controllo densità: Tre cilindri idraulici
• Lunghezza camera balla: 305 cm (120 in.)
• Controllo: ISOBUS — GreenStar 2 1800 o GreenStar 3 2630
• Capacità spago (rotoli): 30
• Opzioni pneumatici asse singolo: 600/50/22.5 o 710/40R/22.5
• Asse tandem sterzante (opzionale): 500/55/20 o 550/45/22.5
• Sistema freni: Idraulico opzionale
• Dimensioni macchina — Lunghezza: 7,8 m (25,6 ft); Larghezza: 2,76 m (9,1 ft); Altezza: 2,7 m (8,9 ft)
