Panoramica
- Larghezze di lavoro da 23 ft, 6 in. a 60 ft, 6 in. (da 7,2 a 18,4 m)
- Configurazioni a tre e cinque sezioni
- Design del telaio di tipo reticolare
Autonomia pronta per la lavorazione del terreno
Tecnologia e componenti integrati dalla fabbrica per facilitare l'aggiunta di hardware per la lavorazione del terreno completamente autonomo. Componenti inclusi dalla fabbrica:
- Implementazione luci
- Montante ricevitore
- Implementazione cablaggio ricevitore
Disponibilità dell'Autonomy Ready (riepilogo)
Modello | Fresatura Autonomy Ready (in-base) | Larghezze macchina applicabili
2430 | X | Tutte le larghezze, tranne i modelli da 14 ft, 0 in. a 17 ft, 8 in
Serie CC | X | Tutte le larghezze
Serie HSD | X | Tutte le larghezze
2660VT | X | Modelli da 25 ft, 5 in. a 49 ft, 6 in
2230 | X | Tutte le larghezze
2730 | X | Tutte le larghezze
Ampia gamma di larghezze di lavoro per soddisfare le esigenze di superficie e di potenza
A 16 km/h (10 mph) di velocità di lavoro, il 2230LL può coprire fino a 24,7 ha (61 acri) all'ora. Le dimensioni disponibili vanno da 7,8 m a 18,4 m (da 25 ft, 6 in. a 60 ft, 6 in.). La potenza richiesta varia da 19,6 a 29,4 kW/m (da 8 a 12 CV/ft), a seconda del terreno, della profondità e della velocità.
Configurazioni a tre sezioni (larghezze di lavoro e produttività)
Larghezze di lavoro | Dimensioni del telaio centrale | Produttività oraria a 16 km/h (10 mph)
7.77 m (25 ft, 6 in.) | 2,74 m (9 ft) | 12,5 ha (31 acri)
9.60 m (31 ft, 6 in.) | 3,35 m (11 ft) | 15,4 ha (38 acri)
10.82 m (35 ft, 6 in.) | 3,35 m (11 ft) | 17,4 ha (43 acri)
13.25 m (43 ft, 6 in.) trasporto basso | 3,35 m (11 ft) | 21,4 ha (53 acri)
Configurazioni a cinque sezioni (larghezze di lavoro e produttività)
Larghezze di lavoro | Dimensioni del telaio centrale | Produttività oraria a 16 km/h (10 mph)
14.17 m (46 ft, 6 in.) | 2,74 m (9 ft) | 22,7 ha (56 acri)
15.39 m (50 ft, 6 in.) | 2,74 m (9 ft) | 24,7 ha (61 acri)
Telaio Level-lift™
L'attacco Level-lift assicura il funzionamento in piano a tutte le profondità operative e fornisce una profondità di lavoro e di spazzamento costante da davanti a dietro per una preparazione accurata del letto di semina. La regolazione rapida assicura un letto di semina piatto e un profilo del terreno livellato per la semina. L'attacco a T consente una facile regolazione del tenditore per un rapido cambio del trattore e un rapido livellamento dell'attrezzo da davanti a dietro. Il gancio a T per impieghi gravosi consente di girare più strettamente e di alloggiare i tubi e i cablaggi per proteggerli dal contatto con le colture e gli pneumatici.
Spaziatura dei gambi, preparazione del letto di semina e gestione delle erbe infestanti
La vera distanza tra i gambi di 152 mm (6") e la mezzeria garantisce una copertura completa del campo. I gambi a C TruPosition con 91 kg di forza d'impatto riducono al minimo i movimenti laterali e consentono un migliore controllo del profilo del terreno per un migliore livellamento. Gli steli offrono un taglio completo su tutta la larghezza dell'attrezzo per mescolare completamente il terreno e ridurre le striature, favorendo la formazione di letti di semina piatti e una profondità di semina costante. La spaziatura uniforme di 152 mm riduce al minimo le potenziali strisce di erbe infestanti sopravvissute e favorisce il controllo delle erbe infestanti prima della semina, riducendo i costi degli erbicidi.
Opzioni di spaziatura
Standard: spaziatura intermedia di 152 mm (6"). Le opzioni includono una distanza intermedia di 229 mm (9") e un dente a S di 114 mm (4,5"), a seconda della configurazione e della posizione.
Sistema di livellamento ProFinish™ (opzioni per l'erpice posteriore)
Il sistema di livellamento ProFinish offre sei opzioni di erpice posteriore per soddisfare le esigenze agronomiche. Mappatura delle capacità (tipo di erpice → capacità):
Capacità | Erpice a denti elicoidali a cinque barre | Erpice a denti a sei barre | Erpice a denti elicoidali a tre barre con cesto a barre rotonde | Erpice a denti elicoidali a tre barre con cesto a barre piatte | Erpice a denti a tre barre con cesto a barre rotonde | Erpice a denti a tre barre con cesto a barre piatte
Letto di semina livellato | Migliore | Migliore | Migliore | Migliore | Migliore | Migliore
Letto di semina compatto | Discreto | Buono | Migliore | Migliore | Migliore | Migliore | Migliore
Manipolare i residui | Migliore | Migliore | Migliore | Migliore | Migliore | Migliore | Migliore
Rompere le zolle | Buono | Migliore | Migliore | Migliore | Migliore | Migliore | Migliore
Manipolare l'umidità/il terreno bagnato | Migliore | Migliore | Migliore | Migliore | Migliore | Migliore | Migliore | Migliore
Manipolare le rocce | Migliore | Buono | Migliore | Buono | Migliore | Migliore | Buono
Ruote stabilizzatrici delle ali
Consigliate per terreni ondulati, terrazze o operazioni a velocità superiori a 11 km/h (7 mph). Sul 2230LL: due ruote stabilizzatrici meccaniche sono incluse nelle ali esterne per tutte le configurazioni a cinque sezioni; le configurazioni a tre e cinque sezioni possono aggiungere ruote stabilizzatrici alle ali interne. Sul 2230FH: le opzioni e le quantità di base variano e le ruote di sterzo attive idrauliche sono incluse nell'equipaggiamento di base per le ali interne ed esterne del 2230FH.
Dimensioni dei pneumatici (sintesi)
Sono disponibili opzioni di pneumatici radiali e a tele diagonali. Esempi (a seconda della configurazione):
Esempi di pneumatici radiali per telaio principale / telaio alare: IF280/80 R15 (sei bulloni), IF280/70 R15 (sei bulloni), IF320/70 R15 (sei o otto bulloni a seconda della configurazione).
Esempi di sbieco: 9.5L-15 LD D, 11L-15 FI LR D, 12,5L-15 FI LR (il numero di bulloni varia a seconda della configurazione).
Gancio posteriore e attacchi posteriori
È disponibile un sostanzioso gancio posteriore che offre versatilità per il traino di attrezzature posteriori. Caratteristiche del gancio posteriore:
- Costruzione a tubi rettangolari
- Gancio telescopico
- Barra di traino revisionabile
- 453 kg (esempio standard)
- 13.000 lb GVW per macchine a cinque sezioni; 10.000 libbre di portata lorda per macchine a tre sezioni (esempi di valutazione)
- Cablaggio per luci di trasporto
- Tubi idraulici e accoppiatori (due circuiti in dotazione)
- Catena di sicurezza per carichi più elevati tra trattore e attrezzo
È disponibile un supporto per l'attacco posteriore per impieghi gravosi (consigliato quando l'attacco posteriore supera i valori standard dell'attacco); compatibile con i modelli 2230FH e 2230LL a cinque sezioni.
Configurazioni a basso trasporto
Le configurazioni a basso trasporto si ripiegano come un attrezzo a cinque sezioni ma funzionano come un attrezzo a tre sezioni per migliorare la trasportabilità e il funzionamento su terreni irregolari. Esempio di specifiche per il trasporto ridotto: Larghezza di lavoro 13,3 m (43 ft, 6 in.) → Altezza di trasporto 4,4 m (14 ft, 4 in.) → Larghezza di trasporto 5,5 m (18 ft).
Altre caratteristiche
- Il sistema di livellamento ProFinish offre un'ampia gamma di erpici posteriori e regolazioni senza attrezzi su molti tipi di erpici.
- Pneumatici per il controllo della profondità del telaio centrale su ruote tandem calpestabili (opzione bias-ply disponibile).
- A seconda del modello e della configurazione, sono disponibili ruote stabilizzatrici meccaniche e ruote sterzanti idrauliche attive.
Caratteristiche / Specifiche tecniche

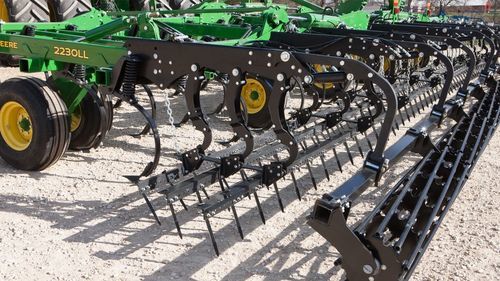

- Modello (denominazione commerciale): 2230LL
- Larghezze di lavoro (opzioni a 3 sezioni): 7.16 m (23,5 ft); 7,77 m (25,5 ft); 8,38 m (27,5 ft); 8,99 m (29,5 ft); 9,6 m (31,5 ft); 10,2 m (33,5 ft); 10,85 m (35,5 ft); Trasporto basso 11,73 m (38,5 ft); Trasporto basso 13,25 m (43,5 ft)
- Larghezze di lavoro (opzioni a 5 sezioni): 12.95 m (42,5 ft); 14,17 m (46,5 ft); 15,4 m (50,5 ft); 16,0 m (52,5 ft); 17,22 m (56,5 ft); 18,44 m (60,5 ft)
- Profondità operativa: fino a 12,7 cm (5 in.)
- Velocità operativa: da 10 a 16 km/h (da 6 a 10 mph)
- Potenza richiesta: 19.da 6 a 29,4 kW/m (da 8 a 12 CV/ft)
- Distanza standard: Divisa al centro 152 mm (possono essere disponibili le opzioni 229 mm e dente a S 114 mm)
- Tipo di ripiegatura standard: Piegatura sopra il centro
- Controllo della profondità: Controllo della profondità a punto singolo nella base; possibilità di aggiungere il controllo della profondità/pressione TruSet™ in cabina
- Requisiti idraulici (standard): 2 SCV (sollevamento e ripiegamento) a 17.237 kPa (2.500 psi); si consiglia un SCV aggiuntivo per la pressione di abbassamento del cestello opzionale
- Requisiti elettrici (standard): connettore a 9 pin per le spie; se si aggiunge TruSet, il trattore deve essere predisposto per il sistema GreenStar™
- Tipo di attacco: Sollevamento a livello: gancio a T 15,2x25,4 cm (6x10 in.), attacco in acciaio fuso, attacco posteriore opzionale
- Tubo del telaio: Tubi di rango 10,2x10,2 cm (4x4 in.); tubi di avancorpo del telaio centrale per 5 ranghi: 5,1x15,2 cm (2x6 in.), per 6 ranghi: 5,1x20,3 cm (2x8 in.); tubi di avancorpo delle ali 5,1x15,2 cm
- Spazio sotto il telaio: 61 cm (24 in.).
- Numero di ranghi: configurazioni con telai tubolari a 5 o 6 ranghi a seconda dell'opzione e delle dimensioni del telaio centrale
- Componenti standard per l'attacco al suolo: ampia gamma di spazzatrici, pale e punte
- Ruote e pneumatici per il controllo della profondità del telaio centrale: Ruote tandem Walk-Over con pneumatici per telaio centrale; esempi di opzioni di pneumatici per telaio centrale: IF280/70 R15 o IF320/70 R15 a seconda della configurazione
- Ruote e pneumatici del telaio alare: Ruote tandem Walk-Over; esempi di opzioni 11L-15 o 12,5L-15 a seconda della configurazione
- Ruote stabilizzatrici: Ruote stabilizzatrici meccaniche standard o opzionali a seconda della configurazione; ruote sterzanti attive-idrauliche disponibili su alcuni modelli
