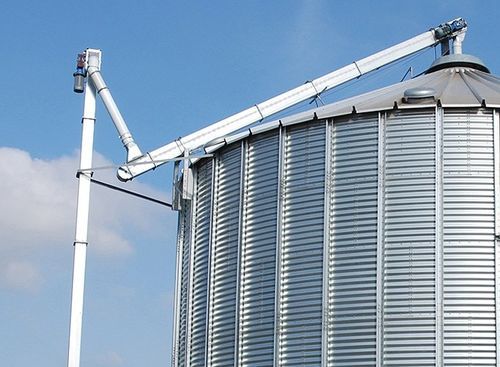

Coclea a catena CFG series

per cerealiflessibileverticale

Panoramica
Gli elevatori a catena CFG e gli Angleveyor sono sistemi modulari per il trasporto efficiente di granella in orizzontale e verticale. Disponibili con portate di 20 o 40 t/h, presentano struttura zincata per installazione esterna e un design flessibile che consente combinazioni di tratti orizzontali, inclinati e verticali per adattarsi alla configurazione dell'impianto e alle esigenze agricole.

Vantaggi principali

• Flessibilità modulare: I moduli configurabili permettono numerose disposizioni per percorsi di trasporto orizzontali e verticali.
• Funzionamento con un unico motore: Un solo motore può alimentare sia le sezioni orizzontali che quelle verticali, semplificando l'installazione e riducendo i consumi.
• Durata in esterno: Struttura in acciaio zincato resistente agli agenti atmosferici e alla corrosione per uso affidabile all'aperto.
• Opzioni di trasmissione: Disponibile con motoriduttore o trasmissione a cinghia in base alle preferenze di manutenzione.
• Tipologie di canalina: Canaline aperte raccomandate per fosse; canaline chiuse per trasferimenti orizzontali punto a punto.
• Bassa altezza di ingresso: Progettato per un facile prelievo della granella in spazi ridotti o fosse poco profonde.
• Connessioni standard: Utilizza tubi di collegamento standard per un'integrazione semplice con le attrezzature esistenti.

Soluzioni disponibili
Il sistema CFG è adattabile a diversi layout e necessità di movimentazione. Opzioni tipiche includono:

• Ingressi in canalina: Prelievo regolare e collegamenti tubolari semplici.
• Connessione coclea laterale: Collegamento diretto della coclea alla spazzola dell'elevatore per trasferimento compatto.
• Coclea laterale con motore: Coclea motorizzata alla base per maggiore lunghezza della coclea.
• Protezione dalla pioggia: Copertura motore opzionale per funzionamento affidabile all'esterno.
• Motore all'estremità della coclea: Posizionamento del motore in testa alla coclea per controllo di flusso on/off e selezione laterale.
• Base dell'elevatore chiusa: Entrata sull'estensione dell'elevatore per raggiungere la piena capacità di trasporto.
• Sezioni a 90° o 45°: Sezioni per configurare trasferimenti orizzontali-verticali o inclinati.

Elevatore angolare (Angleveyor)
L'Angleveyor consente la transizione tra trasporto orizzontale e verticale, ideale per riempire sili o sollevare granella da fosse. Punti salienti:

• Connessione con un solo motore: Un motore aziona sia i tratti orizzontali che quelli verticali.
• Opzioni di ingresso: Ingressi laterali disponibili all'estremità di ritorno o sulle estensioni dell'elevatore per punti di alimentazione flessibili.
• Soluzione compatta: Solleva efficacemente la granella dal fondo della fossa fino a livelli fuori terra per il riempimento dei sili.
• Opzioni di trasmissione: Disponibile con motoriduttore o cinghia in base alle esigenze di assistenza.

Caratteristiche / Specifiche tecniche

• Portata: 20 o 40 tonnellate all'ora (t/h)
• Costruzione: Acciaio zincato per durabilità esterna e resistenza alla corrosione
• Design: Modulare; configurabile per trasporto orizzontale, verticale o inclinato
• Trasmissione: Opzioni motoriduttore o trasmissione a cinghia
• Tipi di canaline: Canaline aperte (per fosse) e canaline chiuse (per trasporto orizzontale punto a punto)
• Altezza di ingresso: Bassa altezza di ingresso per facile alimentazione in spazi ristretti
• Connessione: Tubi di collegamento standard per integrazione con altre attrezzature
• Sezioni angolari: Sezioni a 90° e 45° disponibili
• Applicazioni tipiche: Impianti di stoccaggio granella, fosse per il raccolto, impianti di lavorazione, riempimento sili e alimentazione a pavimento
