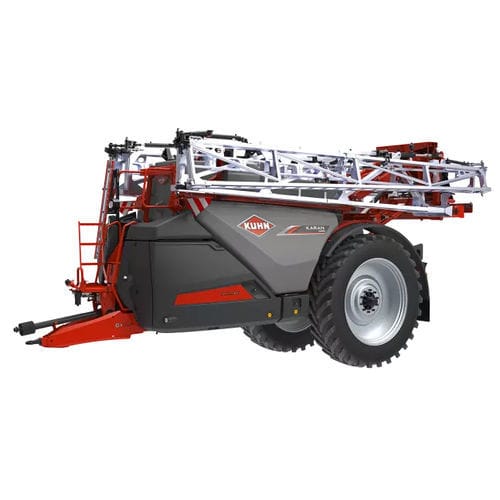

Atomizzatore trainato KARAN

idraulicoa bracci richiudibililargo

Presentazione
L'atomizzatore trainato KARAN è progettato per combinare prestazioni, precisione, comfort e durata. Disponibile con serbatoi da 4.500, 5.200 e 6.000 L e barre in alluminio fino a 39 m, KARAN è destinato a aziende agricole di medie e grandi dimensioni e a imprenditori. Offre il sistema di inseguimento terreno EAGLE, soluzioni di riempimento e incorporazione performanti (DILUSET, MANUSET, incorporatore), lavaggio automatizzato e dispositivi che facilitano la manutenzione (tetto e sumps smontabili, pompa facilmente rimuovibile).

Prestazioni

• EAGLE: sistema di inseguimento del terreno molto reattivo che mantiene la barra all'altezza di applicazione anche ad alta velocità (consente velocità di lavoro fino a 25 km/h).
• Barre in alluminio TR4 e RHA3: ampia gamma di larghezze (fino a 39 m) per alta produttività.
• Serbatoi 4.500 / 5.200 / 6.000 L con elevata portata di riempimento (pompe PM280 / PM560, fino a 550 L/min) per ridurre i tempi di carico.
• Gestione dell'agitazione e incorporazione rapida: incorporatore liquido fino a 220 L/min (capacità polveri 40 kg/min) per preparare rapidamente le soluzioni da nebulizzare.
• Sistemi di circolazione continua e AUTOSPRAY (PWM) per mantenere una pressione costante e dimensione delle gocce stabile, con chiusura ugello per ugello per maggiore precisione e riduzione della deriva.

Comfort d'uso

• Postazioni MANUSET (stazione semplice con MT01) e DILUSET (stazione automatizzata con terminale touch MT30): automatizzano riempimento, agitazione, lavaggio e diluizione.
• Interfaccia in cabina compatibile ISOBUS (terminali CCI 60 / 800 / 1200 e joystick CCI A3) per un controllo ergonomico e funzioni avanzate (sezionamento, modulazione portata).
• Manovrabilità: lunghezza totale ottimizzata (es. 5,00 m anello-assale su KARAN 5200/6000), assale sterzante TRACK MATIC (angolo di sterzata fino a 28°) per facilitare le manovre in campo.
• Sospensione meccanica di serie; sospensione idropneumatica opzionale con compensazione automatica del carico per maggiore comfort su strada e in campo.
• Illuminazione rinforzata (fari LED sulla barra, luci retromarcia LED) per operare con scarsa luminosità.

Protezione (colture, suolo e operatore)

• AUTOSPRAY e circolazioni continue (CCH, CCE, MULTISPRAY DUO, AUTOSPRAY): chiusura ugello per ugello, modulazione della dose e compensazione in curva per limitare sovradosaggi e deriva.
• CTS (Closed Transfer System) predisposto: trasferimento senza contatto delle taniche per limitare l'esposizione dell'operatore ai prodotti fitosanitari.
• Carene complete che proteggono componenti e postazione di riempimento mantenendo l'accessibilità per la manutenzione.
• Pneumatici adeguati (possibilità VF) e paratie parafanghi di serie per ridurre il compattamento del suolo e proteggere la macchina; opzioni pneumatici larghi secondo le condizioni.
• Lavatrici a 360° nel serbatoio, serbatoio acqua pulita 800 L e ciclo di lavaggio automatizzato per un risciacquo rapido, completo e sicuro (DILUSET).

Equipaggiamenti e opzioni principali

• DILUSET: postazione di operazione automatizzata con terminale touch MT30 (riempimento, agitazione, lavaggio, diluizione automatizzati).
• MANUSET: postazione semplificata (MT01), 3 valvole (aspirazione, mandata, agitazione proporzionale) per un'operatività ergonomica.
• Incorporatore chimico ad alte prestazioni (aspirazione liquidi 220 L/min; polveri 40 kg/min).
• Pompe a membrana a pistoni PM280 / PM560 (riempimento fino a ~550 L/min a seconda della configurazione).
• Barre in alluminio TR4 / RHA3 disponibili, larghezze fino a 39 m (RHA3).
• Funzioni idrauliche: apertura/chiusura, blocco pendolare, salita/discesa, inclinazione; modalità PROFOLD 2 / PROFOLD 3.
• Sistemi di circolazione: CCH (bassa pressione, gestione per tratti), CCE (alta pressione, gestione ugello), MULTISPRAY DUO, AUTOSPRAY (PWM).
• ISOBUS: compatibilità CCI (CCI 60 / 800 / 1200), joystick CCI A3, applicazioni KUHN per sezionamento e modulazione.
• Assale sterzante TRACK MATIC (sterzata fino a 28°), sospensione idropneumatica opzionale.
• Portaugelli terminale (opzione) per estensione lavoro o sovrapposizione doppia/tripla in bordo campo.
• Stivaggio: casse ermetiche (di serie 2x22 L; opzioni 2x65 L secondo modello), deposito tubi, scomparti laterali.

Caratteristiche / specifiche tecniche

• Larghezze barra (m): 24 / 27 / 28 / 30 / 32 / 33 / 36 / 38 / 39
• Sistema di inseguimento barra: EAGLE
• Numero di bracci (barra): 2 (TR4) o 3 (RHA3)
• Materiale barra: alluminio
• Capacità serbatoio (L): 4.500 - 6.000
• Materiale serbatoio: polietilene
• Capacità reale del serbatoio (L): 4.725 - 6.300 (a seconda della versione)
• Capacità serbatoio acqua pulita / risciacquo (L): 800
• Pompe proposte: pistone membrana PM280 / PM560
• Portata pompa (L/min): 280 o 500 (a seconda della pompa)
• Pressione max (bar): tip. 8 (a seconda della configurazione)
• Sezioni (m): 8
• Lunghezza anello-assale (m): 1,80 - 2,25 (a seconda del modello)
• Larghezza fuori tutto (m): es. 4,50 (KARAN 4500) – 5,00 (KARAN 6000) (valori indicativi)
• Altezza in trasporto (m): ca. 2,55
• Peso a vuoto indicativo (kg): 4.200 - 6.500 (a seconda della versione e delle opzioni)
