Trasportatore di contenitore SB10

a nastroa rullitelescopico

Panoramica

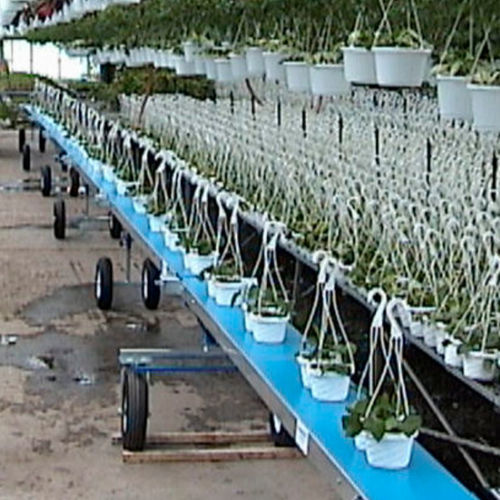

Il nastro telescopico portatile SB10 è un sistema modulare per operazioni di carico e trasferimento. Progettato per l'installazione da due operatori, 100' (30,48 m) di nastro possono essere montati in meno di 3 minuti. La prima sezione può sostenere l'impilamento di fino a sette sezioni aggiuntive; tutte le sezioni sono su ruote per rapido spostamento interno/esterno e facile movimentazione.

Miglioramenti / Nuova generazione
La nuova generazione presenta rulli di qualità superiore, un sistema di giunzione in alluminio per rapido smontaggio, un albero quadrato per trasmissione di potenza e una nuova scala per la tensione della cinghia. Le modifiche riducono attrito e manutenzione e offrono diverse opzioni di installazione.

Sezione non motorizzata

• Lunghezza: 12,5' (3,81 m) per sezione
• Larghezza cinghia: 12" (30 cm)
• Ogni sezione include ruote e cavalletto
• Inclinazione: fino a 40°
• Guida a V sotto la cinghia per allineamento costante
• Gamba regolabile: 26" (66 cm) a 36" (91 cm) con ruota 16" (41 cm)
• Larghezze assale: 27" (wide) / 19" (narrow) alternati
• Peso (con cavalletto e ruota): 110 lb (49 kg)
• Carico massimo: 150 lb (68 kg) per sezione — circa 1200 lb per 100' (30,48 m)
• Configurazione alternativa: 75 lb (34 kg) per sezione — circa 900 lb per 150' (45,72 m)

Sezione motorizzata

• Lunghezza: 12,5' (3,81 m)
• Larghezza cinghia: 12" (30 cm)
• Una sezione motorizzata può azionare 7 sezioni (100') per contenitori pesanti o fino a 11 sezioni (150') per carichi più leggeri
• Velocità variabile con interruttore avanti/indietro
• Telaio robusto in grado di supportare 7 sezioni aggiuntive e il gruppo di alimentazione
• Gamba regolabile: 26" (66 cm) a 36" (91 cm) con ruota piroettante 16" (41 cm)
• Larghezza totale (motorizzata): 38"
• Velocità cinghia (motorizzata): 0 a 82 ft/min (circa 0–25 m/min)
• Peso (con cavalletto, ruota, telaio e gruppo di alimentazione): 275 lb (124 kg)

Alimentazione

• Disponibile: 120 V o 230 V monofase
• Motore tipico: 1 HP DC, 10 A, velocità variabile avanti/indietro per ogni 100' azionati
• Altre configurazioni disponibili su richiesta

Opzioni

• Supporto per vassoi
• Guida di trasferimento a 90° per trasferire contenitori su un altro nastro
• Angolo con ruota
• Angolo di trasferimento motorizzato
• Finecorsa wireless
• Mini unità di alimentazione
• Asta per trasferimento piccoli vasi
• Telecomando start/stop per una o più sezioni motorizzate
• Carrello per sezioni non motorizzate

Specifiche tecniche

• Modello: SB10
• Lunghezza standard per sezione: 12,5' (3,81 m)
• Larghezza cinghia: 12" (30 cm)
• Peso sezione non motorizzata: 110 lb (49 kg)
• Peso sezione motorizzata (con gruppo di alimentazione): 275 lb (124 kg)
• Gamba regolabile: 26" (66 cm) a 36" (91 cm)
• Diametro ruota: 16" (41 cm)
• Assali: 27" / 19" alternati
• Inclinazione massima: 40°
• Velocità cinghia (motorizzata): 0–82 ft/min
• Carichi: es. 150 lb (68 kg) / sezione (circa 1200 lb / 100'); alternativa 75 lb (34 kg) / sezione (circa 900 lb / 150')
• Alimentazione: 120 V o 230 V monofase; motore 1 HP DC, 10 A
